Autocad là phần mềm thông dụng trong lĩnh vực thiết kế, xây dựng. Để tạo ra các bản vẽ kỹ thuật hoàn chỉnh thì bạn cần phải nắm vững các thao tác cơ bản trong phần mềm. Bài viết dưới đây, Luca Group sẽ giúp bạn làm quen với cách ghi kích thước trong Autocad.
- Group Tin Học – Cách chuyển cad sang word không bị lỗi font
- Cách tắt dấu gạch chân đỏ kiểm tra chính tả trong Word nhanh, đơn giản
- Công tắc 2 chiều là gì? Cách đấu công tắc điện 2 chiều chuẩn nhất!
- Cách gõ tiếng việt trong proshow producer không bị lỗi font
- Lệnh dim liên tục trong autocad lệnh dimcontinue – Vnkythuat.com
Xem thêm: Lệnh Pu Trong Autocad
Bạn Đang Xem: Lệnh Ghi Kích Thước Trong Autocad, hiện thị kích thước trong autocad
Bấm Để Gọi Ngay 0968287776
Bấm Để Gọi Ngay 0909094893
1. Các Thao Tác Quan Trọng Khi Vẽ Autocad
– F7 (Grid): Tắt hoặc mở lưới vẽ
– F10 (Prolar): Định hướng vẽ theo một góc
– F11 (Otrack): Định vị phương tại vị trí bắt điểm
2. Ghi Kích Thước Trong Autocad
Đầu tiên, chúng ta mở thanh công cụ bằng cách thực hiện: Chọn View – Toolbars – Dimension – Close.

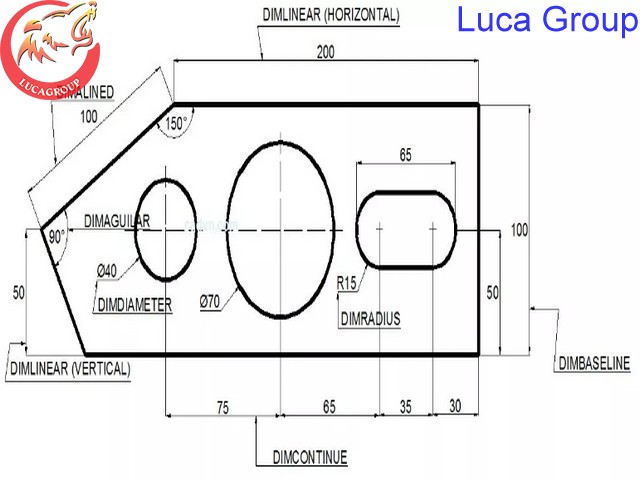

Thực hiện các lệnh ghi kích thước trong Autocad sau:
– Lệnh DLI (Linear): Dùng để ghi kích thước cho đường thẳng đứng và ngang.
Cách thực hiện: Gõ DLI sau đó nhấn điểm bắt đầu đo, tiếp theo nhấn điểm kết thúc ghi, kéo ra ngoài vị trí đặt số đo và nhấn Enter.
Xem Thêm : Với tự động hóa đi kèm với sự nhanh nhẹn
Để thay đổi số ghi kích thước, bạn dùng lệnh ED
– Lệnh DAL (Aligned): Dùng để ghi kích thước cho các đường xiên
Ta thực hiện lệnh: Gõ DAL sau đó nhấn Enter
– Lệnh DDI (Diameter): dùng để ghi kích thước đường kính.
Thực hiện lệnh: Gõ DDI sau đó nhấn Enter
– Lệnh DRA (Raidius): Dùng để ghi kích thước bán kính
Thực hiện: Gõ DRA rồi nhấn Enter
– Lệnh DAN (Angular): Ghi kích thước cho góc
Thực hiện lệnh: Gõ DAN rồi nhấn Enter
– Lệnh DCO (continue): Ghi kích thước liên tục
Thực hiện: Gõ DCO rồi nhấn Enter
Khi dùng ta kết hợp với lệnh DLI
Xem Thêm : Lệnh Đo Chiều Dài Trong Autocad
– Lệnh DBA (Baseline): Ghi kích thước song song
Thực hiện: Gõ DBA rồi nhấn Enter
Kết hợp với lệnh DLI khi dùng.
Trên đây là lệnh ghi kích thước trong Autocad mà Luca Group đã hướng dẫn cho bạn đọc tham khảo. Hi vọng qua bài viết này sẽ giúp bạn nắm rõ được các thao tác ghi kích thước để sử dụng thành thạo và hiệu quả trong quá trình làm việc với bản vẽ. Nếu có gì thắc mắc, hãy liên hệ ngay với chúng tôi để được giải đáp ngay nhé!
