Lệnh Đo Chiều Dài Trong Autocad

Trong các bản vẽ xây dựng thì việc thể hiện kích thước là điều không thể thiếu. Để giúp các bạn tìm hiểu rõ hơn Luca Group sẽ hướng dẫn bạn tất cả các lệnh đo chiều dài trong Autocad thường hay sử dụng qua bài viết dưới đây!

Bạn đang xem: Lệnh Đo Chiều Dài Trong Autocad

Xem thêm: Cách xem Autocad Online Không Cần Phần Mềm

Xem thêm: Báo Giá Các Loại Xốp Dán Tường Tại Tp Vinh Nghệ An

Bấm Để Gọi Ngay 0968287776

Xem thêm: Hiển thị nét đậm trong autocad

Bấm Để Gọi Ngay 0909094893

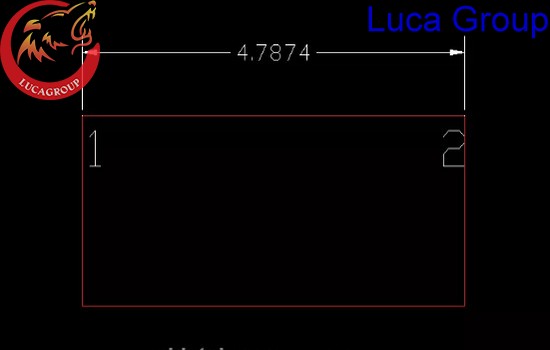

1. Đo Kích Thước Theo Các Đoạn Thẳng Ngang Và Đứng

Bước 1: Ta thực hiện lệnh vào công cụ dimension -> linear. Hoặc bạn gõ lệnh tắt DLI rồi nhấn Enter.

Xem thêm: Top 2 cách chuyển điện 110v sang 220 đơn giản [ CHI TIẾT ]

Bước 2: Thực hiện thao tác: Specify first extension line origin or <select object>: Kích vào điểm đầu tiên của đoạn thẳng.

Bước 3: Specify second extension line origin: Kích vào điểm thứ hai của đoạn thẳng.

Bước 4: Rê chuột và kích vào một vị trí để tạo đường kích thước

Lưu ý: Chúng ta chỉ sử dụng đo kích thước bằng lệnh DLI để đo các đoạn thẳng theo phương ngang và phương đứng. Để đo nhanh kích thước, bạn có thể sử dụng mẹo sau: Gõ lệnh DLI sau đó enter hai lần rồi kích vào đoạn thẳng để đo.

Lệnh Đo Chiều Dài Trong Autocad

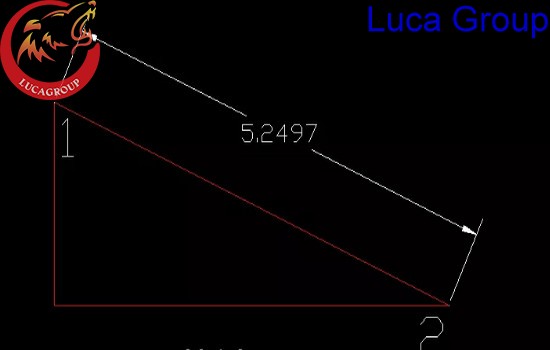

2. Đo Kích Thước Xiên Trong Autocad

Ta thực hiện theo các bước như sau:

Bước 1: Bạn vào lệnh dimesion -> aligned, hoặc bạn gõ lệnh tắt DAL và nhấn enter

Bước 2: Thực hiện Specify first extension line origin or <select object>: Bạn Kích chuột trái vào điểm đầu tiên của đường thẳng.

Bước 3: Specify second extension line origin: Kích tiếp vào điểm thứ hai của đoạn thẳng đó.

Bước 4: Cuối cùng bạn kéo chuột về một phía và kích vào một vị trí để tạo đường kích thước.

Bạn có thể sử dụng lệnh DAL để thay thế lệnh DLI, vì DAL đo được chiều dài xiên và các đoạn ngang, đoạn đứng.

Lệnh Đo Chiều Dài Trong Autocad

3. Đo Kích Thước Liên Tục Trong Autocad

Bạn thực hiện theo thứ tự các bước sau:

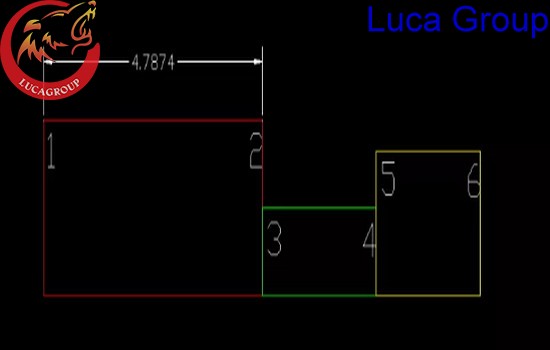

Bước 1: Sử dụng lệnh tắt DLI hoặc DAL để đo đoạn thẳng thứ nhất, đo từ điểm 1 đến điểm 2.

Lệnh Đo Chiều Dài Trong Autocad

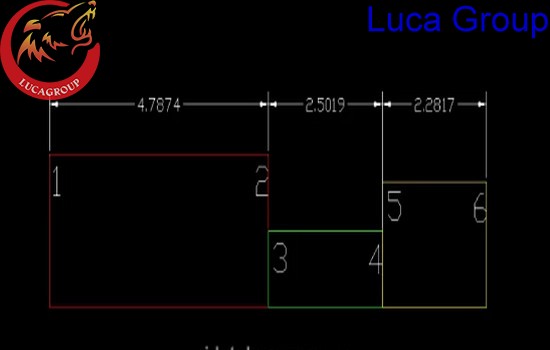

Bước 2: Vào dimension -> continue hoặc bạn gõ lệnh tắt DCO sau đó nhấn Enter. Tiếp theo bạn kích chuột trái vào điểm thứ 4 để đo kích thước của đoạn 34, kích vào điểm thứ 6 để đo kích thước đoạn 56. Cuối cùng kết thúc lệnh bằng nhấn Enter.

Lệnh Đo Chiều Dài Trong Autocad

Vậy là Luca Group đã hướng dẫn xong các lệnh đo chiều dài trong Autocad. Hi vọng những thông tin trên sẽ giúp bạn sử dụng phần mềm hiệu quả và làm việc tốt hơn. Nếu còn thắc mắc, hãy liên hệ với chúng tôi để được hỗ trợ nhé!
