Hướng dẫn cách lắp ghép cốp pha cột an toàn chất lượng cao

Cách ghép cốp pha đòi hỏi sự am hiểu về thi công xây dựng được công nhân của  công ty cổ phần đầu tư sản xuất & Thương mại Việt Nam rất trú trọng trong thi công công trình.

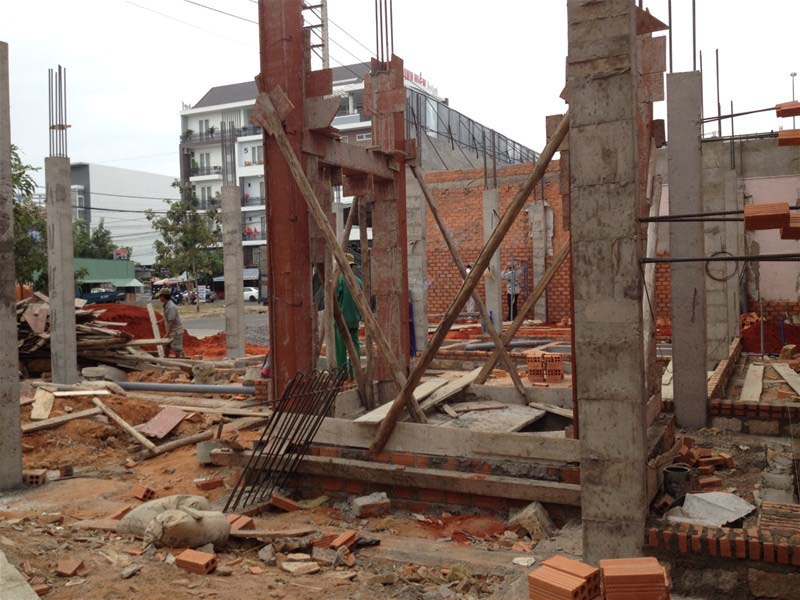

Hướng dẫn cách lắp ghép cốp pha cột an toàn chất lượng cao

Lắp cốp pha là gì?

Lắp dựng cốp pha cột là quá trình lắp ráp các tấm ván khuôn lại với nhau thông qua các phụ kiện liên kết. Sau khi thi công xong cốt thép cột; thì công tác lắp dựng cốp pha cột sẽ được bắt đầu. Cốp pha cột rất đa dạng về hình dáng: hình chữ nhật, hình vuông, hình đa giác, hình tròn…

Cấu tạo của cốp pha cột là: các mảng ván ghép lại với nhau bằng nẹp. Nó có thể làm bằng nhiều nguyên liệu khác nhau: thép, nhôm. Tại công ty Phụ Kiện Và Cốp Pha Việt chúng tôi thì chuyên về cốp pha thép cột. Với chức năng giữ cho cốp pha cột đúng kích thước thiết kế; chống lại sức đẩy của bê tông  khi đổ và đầm nên yêu cầu của gông cột phải nhẹ – cứng chịu được lực tốt – dễ lắp ráp và bảo quản.

Vai trò của tháo gỡ và lắp cốp pha

Công nhân bị ngã khi lắp đặt và tháo dỡ cốp pha do chỗ làm việc không sử dụng giàn giáo; hoặc có sử dụng giàn giáo nhưng chất lượng không đáp ứng yêu cầu an toàn về điều kiện chịu lực nên bị gãy hoặc đổ

Sàn thao tác không có lan can bảo vệ

Đứng thao tác ở những nơi chênh vênh nguy hiểm mà không đeo dây an toàn.

Cốp pha dụng cụ vật liệu bị đổ; hoặc rơi từ trên cao xuống do việc lắp đặt tháo dỡ cốp pha không đúng quy trình kỹ thuật

Ném hoặc vứt gỗ ván, cột chống và các bộ phận của cốp pha từ trên cao xuống

Giẫm phải đinh của cốp pha do sau khi tháo dỡ xong không xếp gọn gàng vào đúng nơi quy định

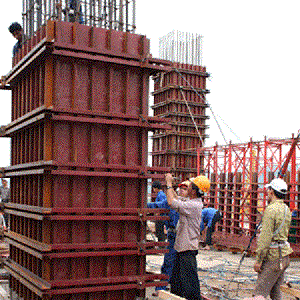

Hướng dẫn cách lắp ghép cốp pha cột an toàn chất lượng cao

Những nguyên tắc trong lắp cốp pha

Trước hết xác định tim ngang và dọc của cột, vạch mặt cắt của cột lên mặt nền, sàn

Cố định chân cột với những đệm gỗ đã đặt trong khối móng để làm cữ dựng ván khuôn

Dựng lần lượt các mảng phía trong đến mảng phía ngoài

Dùng dây kiểm tra tim và độ thẳng đứng của cột

Neo giữ, chống cho cột thẳng đứng

Cột có kích thước lớn, thì dựng trước một mặt hoặc dựng hộp cốp pha 3 mặt

Sau khi lắp dựng xong cốt thép thì dựng mặt còn lại, và gông chặt các mảng ván lại

Để phòng chống cốp pha cột bị sập đổ, khi gia công chế tạo và lắp đặt phải thực hiện đúng thiết kế và chỉ dẫn của kỹ sư công trường. Khi làm việc công nhân phải đeo dây an toàn để đảm bảo vững chắc.

Hướng dẫn cách lắp ghép cốp pha cột an toàn chất lượng cao

Hướng dẫn lắp cốp pha

Yêu cầu kỹ thuật của cốp pha:

Cốp pha và đà giáo được thiết kế và thi công phải đảm bảo độ cứng, ổn định, dễ tháo lắp, không gây khó khăn cho việc đặt cốt thép, đổ và đầm bê tông

Cốp pha phải được ghép kín, khít để không làm mất nước xi măng khi đổ và đầm bê tông, đồng thời bảo vệ được bê tông mới đổ dưới tác động của thời tiết.

Bạn Đang Xem: Hướng dẫn cách lắp ghép cốp pha cột an toàn chất lượng cao

Cốp pha dầm, sàn được ghép trước lắp đặt cốt thép, cốp pha cột được ghép sau khi lắp đặt cốt thép

Ván khuôn cột:

Trước tiên phải tiến hành đổ mầm cột cao 50mm để tạo dưỡng dựng ván khuôn. Lưu ý đặt sẵn các thép chờ trên sàn để tạo chỗ neo cho cốp pha cột

Xem Thêm : Báo giá giàn giáo xây dựng, dàn giáo khung (giáo h) 0919 191649 #shorts

Gia công thành từng mảng có kích thước bằng kích thước của 1 mặt cột

Ghép các mảng theo kích thước cụ thể của từng cột

Dùng gông (bằng thép hoặc gỗ cố định ), khoảng cách các gông khoảng 50 cm

Chú ý : phải để cửa sổ để đổ bê tông, chân cột có trừa lỗ để vệ sinh trước khi đổ bê tông

Cách lắp ghép:

Xem Thêm : Ty ren/tierod 12

Vạch mặt cắt cột lên chân sàn, nền

Ghim khung cố định chân cột bằng các đệm gỗ đặt sẵn trong lòng khối móng để làm cữ

Dựng lần lượt các mảng phía trong rồi đến các mảng phía ngoài rồi đóng đinh liên kết 4 mảng với nhau , lắp gông và nêm chặt

Dùng dọi kiểm tra lại độ thẳng đứng của cột

Cố định ván khuôn cột bằng các neo hoặc cây chống

Ván khuôn dầm

Xem Thêm : Báo giá ván phủ phim VinaPly 12ly, 15ly, 17ly và 18ly

Gồm 2 ván khuôn thành và 1 ván khuôn đáy. Cách lắp dựng như sau:

Xác định tim dầm

Rải ván lót để đặt chân cột

Đặt cây chống chữ T , đặt 2 cây chống sát cột, cố định 2 cột chống, đặt thêm một số cột dọc theo tim dầm

Rải ván đáy dầm trên xà đỡ cột chống T , cố định 2 đầu bằng các giằng

Đặt các tấm ván khuôn thành dầm, đóng đinh liên kết với đáy dầm, cố định mép trên bằng các gông , cây chống xiên , bu lông

Kiểm tra tim dầm , chỉnh cao độ đáy dầm cho đúng thiết kế

Hướng dẫn cách lắp ghép cốp pha cột an toàn chất lượng cao

Công ty cổ phần đầu tư sản xuất & Thương mại Việt Nam – Dịch vụ ghép cốp pha chất lượng

Ghép cốp pha là công việc ai cũng phải làm trong các công trình xây dựng lớn hay nhỏ, việc ghép cốp pha rất quan trọng. Nó quyết định tới độ an toàn của người thi công cũng như chất lượng của công trình xây dựng.

Chính bởi vậy ghép cốp pha đòi hỏi những công nhân kỹ sư của công ty cổ phần đầu tư sản xuất & Thương mại Việt Nam cần có hiểu biết về kỹ thuật lắp ghép cũng như tháo gỡ cốp pha.

Lựa chọn công ty cổ phần đầu tư sản xuất & Thương mại Việt Nam  là lựa chọn mức độ an toàn, bền bỉ cho công trình của gia đình bạn.
