Ghi Công Thức, Dung Sai, Ký Hiệu Đặc Biệt Trong AutoCad

1. Ghi công thức, dung sai.

Nếu bạn muốn gõ: a phần b

Trong Text Formatting

Bạn gõ: a/b

Bôi đen a/b, rồi chọn nút a/b

Bạn Đang Xem: Ghi Công Thức, Dung Sai, Ký Hiệu Đặc Biệt Trong AutoCad

Nếu bạn muốn gõ: a mũ 2

Trong Text Formatting

Bạn gõ: a2^

Bôi đen 2^, rồi chọn nút a/b

Nếu bạn muốn gõ: b chỉ số 2

Trong Text Formatting

Bạn gõ: b^2

Bôi đen ^2, rồi chọn nút a/b

=> Ứng dụng để gõ công thức hóa học hoặc dung sai trong AutoCad.

Ví dụ: Muốn ghi kích thước 72 có dung sai trên là +0.1, dung sai dưới là -0.2 ta làm như sau:

Trong Text Formatting

Xem Thêm : Chuyển Đối Tượng Từ Layout Sang Model AutoCAD

Bạn gõ: 72+0.1^-0.2

Bôi đen phần +0.1^-0.2, rồi chọn nút a/b. [Hình minh họa là bôi vàng ^^]

2. Ghi các kí hiệu đặc biệt:

AutoCad cung cấp cho bạn một số tổ hợp phím tắt để ghi các kí hiệu đặc biệt, phổ biến nhất là 3 kí hiệu sau – bkmetalx:

1: %%d (Ký hiệu của độ)

2: %%c (Ký hiệu phi của thép)

3: %%p (Ký hiệu dấu

+ )

Xem Thêm : Triển vọng sản xuất 2016: Tiền tệ và thiết bị vốn

Và một loạt ký hiệu đặc biệt khác được ghi bằng tổ hợp U+…. ví dụ như:

Bình phương: U+00B2

Lập phương: U+00B3

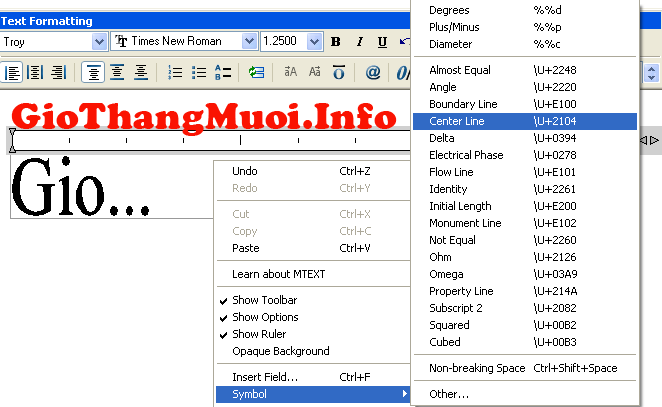

Tất nhiên bạn không cần phải nhớ hết các tổ hợp phím trên [nhớ được thì giỏi quá :))]. AutoCad cung cấp cho bạn 2 cách để gọi các ký hiệu đặc biệt (symbol) này. Bạn có thể gọi bằng menu chuột phải như sau:

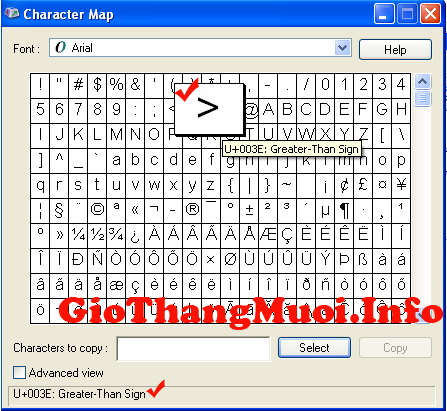

Hoặc bạn có thể nhấn vào buton @ trên thanh Text Formatting để gọi chúng, để gọi thêm các kí hiệu đặc biệt khác bạn nhấn chọn Other:

Đơn giản thế thôi, có gì lần sau tiếp nhé, nice weekend ;).
