Cốp pha cột – Lắp dựng cốp pha cột vuông, cốp pha cột tròn

Cốp pha cột rất đa dạng về hình dáng: hình chữ nhật, hình vuông, hình đa giác, hình tròn…Lắp dựng cốp pha cột/lắp dựng ván khuôn cột là quá trình lắp ráp các tấm ván khuôn lại với nhau thông qua các phụ kiện liên kết. Sau khi thi công xong cốt thép cột; thì công tác lắp dựng cốp pha cột sẽ được bắt đầu.

Cốp pha cột/ván khuôn cột là gì?

Cốp pha cột là sản phẩm được các nhà thầu chọn là sản phẩm hữu hiệu nhất trong việc thay thế cho coppha panel.

Bạn Đang Xem: Cốp pha cột – Lắp dựng cốp pha cột vuông, cốp pha cột tròn

Theo như chúng ta biết quá trình thi công xây dựng, giai đoạn đầu tiên giúp tạo hình phần thân của công trình là dựng cột, đổ cột

Coppha cột nói riêng và coffa thép định hình là một trong những vật dụng cần thiết và không thể thiếu ở các công trình xây dựng hiện nay

Vậy chúng ta có thể khái niệm cốp pha cột là một loại khuôn dùng để đúc bê tông, được tạo thành qua quá trình gia công tạo hình theo kết cấu và nguyên liệu chính làm nên coppha cột là kim loại

Cốp pha cột có các tính năng gì?

  • Thời gian sử dụng được kéo dài
  • Các bộ phận cấu thành đơn giản, nhẹ, dễ lắp ráp và tháo dỡ.
  • Đảm bảo chất lượng cũng như tiến độ công trình
  • Giúp tiết kiệm trung bình đến 40% chi phí so với ván khuôn panel .

Cấu tạo coppha cot/ván khuôn cột

Xem Thêm : Coppa thép (Coppha định hình, cột tròn, sàn) TPHCM || Phụ kiện và cốp pha việt

Các mảng ván ghép lại với nhau bằng nẹp. Nó có thể làm bằng nhiều nguyên liệu khác nhau: thép, nhôm.

Tại công ty Phụ Kiện Và Cốp Pha Việt chúng tôi thì chuyên về cốp pha thép cột. Với chức năng giữ cho cốp pha cột đúng kích thước thiết kế; chống lại sức đẩy của bê tông  khi đổ và đầm nên yêu cầu của gông cột phải nhẹ – cứng chịu được lực tốt – dễ lắp ráp và bảo quản.

–> Có thể bạn quan tâm về: cốp pha cột rất đa dạng về hình dáng

Cốp pha cột - Lắp dựng cốp pha cột vuông, cốp pha cột tròn

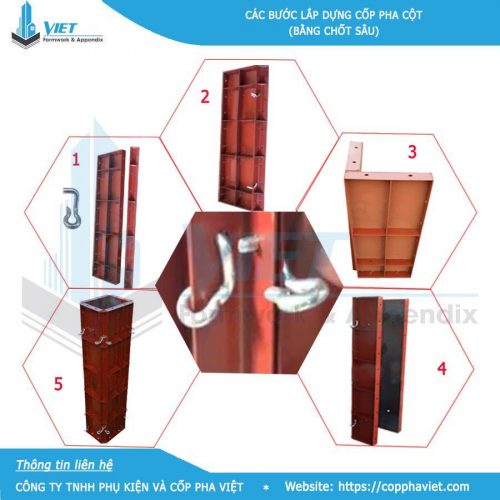

các bước lắp dựng cốp pha cột bằng chốt sâu

Lắp dựng cốp pha cột cần các phụ kiện kèm theo

  • Chuyển góc trong và chuyển góc ngoài: là phụ kiện để chuyển tiếp các góc cạnh của công trình.
  • V góc: hỗ trợ liên kết các tấm cốp pha lại với nhau thành góc vuông
  • Chốt sâu: “chìa” khóa của các tấm cốp pha và các V góc với nhau, cố định khuôn hộp cột chắc chắn trước khi đổ bê tông
  • Thanh giằng: giữ cố định các chỗ dễ bị phình bụng do các trụ vuông có tiết diện cắt ngang lớn khi đổ bê tông.
  • Gông cột/ty ren tán chuồn: hỗ trợ cho các cột có tiết diện cắt ngang lớn.

2 cách ghép cốp pha cột phổ biến

#1. Ghép cột vuông (cot pha cột vuông)

  • Loại nhỏ: Trường hợp tiết diện cột nhỏ hơn hoặc bằng 300 – Đổ bê tông tay tại chỗ. Cot pha được đúc sẵn hộp dạng 3 mặt bằng kích thước theo kế hoạch và được gắn vào hộp cột, mặt còn lại đổ đến đâu gắn coffa đến đó
  • Loại lớn: Có tiết diện từ 300 trở lên – Chủ yếu đổ bê tông bằng vòi – đầm dùi. Đóng bê tông 4 mặt cột – dùng ty ren tán chuồn hoặc thanh gông để gông cột

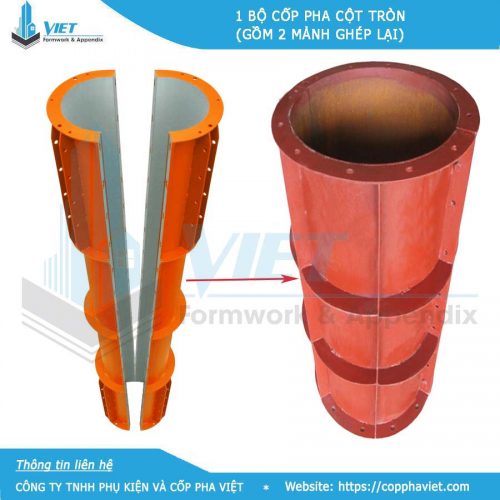

#2. Ghép cột tròn (cot pha cột tròn)

  • Cốp pha định hình: Thường sẽ được chế tạo từ các khuôn định hình dựa trên các kích thước tiêu chuẩn nên việc lắp ghép coppha rất nhanh

Lưu ý khi lắp dựng cốp pha cột/lắp dựng ván khuôn cột

  • Công nhân bị ngã khi lắp đặt và tháo dỡ cốp pha do chỗ làm việc không sử dụng giàn giáo; hoặc có sử dụng giàn giáo nhưng chất lượng không đáp ứng yêu cầu an toàn về điều kiện chịu lực nên bị gãy hoặc đổ;
  • Sàn thao tác không có lan can bảo vệ;
  • Đứng thao tác ở những nơi chênh vênh nguy hiểm mà không đeo dây an toàn.
  • Cốp pha dụng cụ vật liệu bị đổ; hoặc rơi từ trên cao xuống do việc lắp đặt tháo dỡ cốp pha không đúng quy trình kỹ thuật.
  • Ném hoặc vứt gỗ ván, cột chống và các bộ phận của cốp pha từ trên cao xuống
  • Giẫm phải đinh của cốp pha do sau khi tháo dỡ xong không xếp gọn gàng vào đúng nơi quy định.
Cách lắp dựng cốp pha cột

6 nguyên tắc lắp dựng cốp pha cột:

  • Trước hết xác định tim ngang và dọc của cột, vạch mặt cắt của cột lên mặt nền, sàn.
  • Cố định chân cột với những đệm gỗ đã đặt trong khối móng để làm cữ dựng ván khuôn
  • Dựng lần lượt các mảng phía trong đến mảng phía ngoài
  • Rồi đóng đinh liên kết 4 mảng với nhau, lắp các gông, nêm chặt.
  • Dùng dây kiểm tra tim và độ thẳng đứng của cột.
  • Neo giữ, chống cho cột thẳng đứng
  • Cột có kích thước lớn, thì dựng trước một mặt hoặc dựng hộp cốp pha 3 mặt
  • Sau khi lắp dựng xong cốt thép thì dựng mặt còn lại, và gông chặt các mảng ván lại
Cốp pha cột - Lắp dựng cốp pha cột vuông, cốp pha cột tròn
Cốp pha cột _ lam chữ Z
Cốp pha cột - Lắp dựng cốp pha cột vuông, cốp pha cột tròn
Lắp dựng cốp pha cột tròn

Để phòng chống cốp pha cột bị sập đổ, khi gia công chế tạo và lắp đặt phải thực hiện đúng thiết kế và chỉ dẫn của kỹ sư công trường. Khi làm việc công nhân phải đeo dây an toàn để đảm bảo vững chắc.
