Cách load nét in trong cad

Rate this post

Cách load nét in trong cad là cách  khá nhiều người đang tìm hiểu hiện nay. Để load nét in trong cad ta cần làm như sau: Bạn tạo 1 profile quản lý nét in theo màu. Một khi đã có profile rồi thì nó nằm ở đường dẫn C:Documents and SettingsVMCApplication DataAutodeskAutoCAD 2012 – EnglishR18.2enuPlottersPlot Styles. Hay để load nét in trong cad chúng ta sẽ sử dụng Plot Style.

Hướng dẫn sử dụng Plot Style

Trước tiên bạn phải yêu cầu người khác cung cấp plot mà họ đã sử dụng để in bản vẽ hiện tại bạn đang dùng, mục đích để đồng bộ bản vẽ tránh trường hợp người ta in mẫu mã, màu mè, độ nét… đẹp mà bạn lại in nó trở nên xấu xí bản vẽ, ở phần này tùy chỉnh củng được, nhưng thời gian ngồi chỉnh thì rất lâu, thay vì ngồi đó chỉnh mà bạn chỉnh có giống hết không, hãy nhờ họ gởi cho mình Plot  củng đâu mất mát gì nhau đúng không nhanh + đẹp bản vẽ :).

Ở hình dưới mình có Plot của khách hàng gởi và giờ mình muốn sử dụng nó để in và chỉnh sửa gởi lại bản vẽ cho họ vậy làm thế nào để đem nó vào sử dụng.

Mở Cad lên gõ Option: lúc đó sẽ xuất hiện khung Options chọn tag Plot and Publist. ấn chọn Plot Style Table Settings

Lúc đó bạn sẽ thấy khung Plot Style Table Settings như hình dưới và chọn vào phần Add Edit Plot Style Tables

Lúc này nó sẽ dẫn bạn tới Folder chưa file Plot, copy Plot mà bạn có sẵng và vứt nó vào đây

Quay trở về Cad và ấn Ctrl + P để in ở phần Plot style table (pen asignments) xổ nó xuống và chọn Plot bạn vừa bỏ vào, nếu không thấy, bạn nên tắt đi và Ctrl + P lại lần nữa.

Hướng dẫn tạo Plot Style

Nhấn lệnh Plot hoặc nhấn tổ hợp phím CTL+P để kich hoạt lệnh in

Nhấn vào chổ mũi tên để tùy chỉnh plot style.

Nếu như bạn chưa có plot style thì nhấn vào chổ mũi tên cho nó xổ xuống style list rồi chọn new để tạo plot style mới.

Chọn start from scratch và nhấn next

Đặt tên cho plot syle và nhấn next

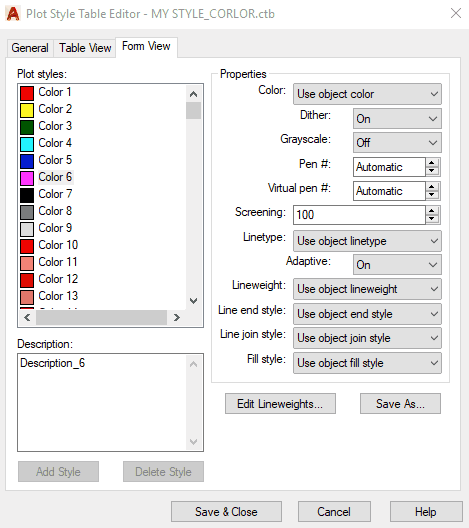

Nhấn vào Plot Style Table Editor để chỉnh nét in

Chỉnh nét in cần lưu ý các thuộc tính sau

Corlor: màu sắc của đối tượng in

Sceening: độ đậm nhạt của màu sắc, 100% là đậm nhất

Lineweight: Độ mảnh của màu sắc. Lineweight càng nhỏ thì nét càng mảnh.

Nếu bạn là một kỹ sư ME thì có thể thiết lập nét in theo bản bên dưới hoặc theo tiêu chuẩn của công ty, còn nếu bạn là một kỹ sư xây dựng thì set lại theo nhu cầu của bạn

Cách load nét in trong cad

Ngoài ra cần lưu ý phần edit lineweight

Kiểm tra phần edit lineweight và đảm bảo đơn vị được chọn là mm. Sau đó nhấn finish để hoàn tất cài đặt nét in.

Nhấn vào save as để truy cập đến thư mục chứa file bạn vừa tạo

File bạn vừa tạo và  các plot style khác mặc định được chứa trong thư mục như hình bên dưới

File này bạn có thể copy ra lưu trữ ở một nơi khác. Để khi cần hoặc để gửi cho bạn bè đồng nghiệp cùng sư dụng.

Nếu công ty của bạn đã có 1 file plot style (*.ctb) chuẩn thì bạn chỉ cần copy file đó và post vào thư mục trên là ok.
