Cách lấy tọa độ trong cad

5/5 - (1 bình chọn)

Lấy tọa độ trong cad là công việc được sử dụng nhiều trong các lĩnh vực như quy hoạch, trắc địa, hoàn thiện bản vẽ tổng mặt bằng. Việc xuất tọa độ trong cad cũng có nhiều cách, có thể sử dụng lệnh có sẵn trong cad, hoặc sử dụng lisp trong cad. Chúng ta hãy cùng tìm hiểu về lệnh xuất tọa độ trong cad qua bài viết dưới đây nhé.

Cách lấy tọa độ trong cad

Video chia sẻ cách xuất tọa độ trong cad bằng lisp nhanh.

Các bạn hãy xem video này để dễ dàng sử dụng lisp xuất tọa độ cad nhanh các bạn nhé.

Bạn Đang Xem: Cách lấy tọa độ trong cad

Link tải 03 lisp xuất tọa độ cad có video hướng dẫn kèm theo.

1. Lisp số 1: Lisp xuất tọa độ trong cad (GHITD): Tải về tại đây: http://bblink.com/mQLThA

2. Lisp số 2: Lisp lấy tọa độ điểm trong cad (COORN và TABCORD). Tải về tại đây: http://bblink.com/G24aUzhk

3. Lisp số 3: Lisp pick tọa độ trong cad (CXY) Tải về tại đây: http://bblink.com/tsTY4Q

Xin cảm ơn mọi người đã xem video.

Lệnh lấy tọa độ trong cad lệnh ID

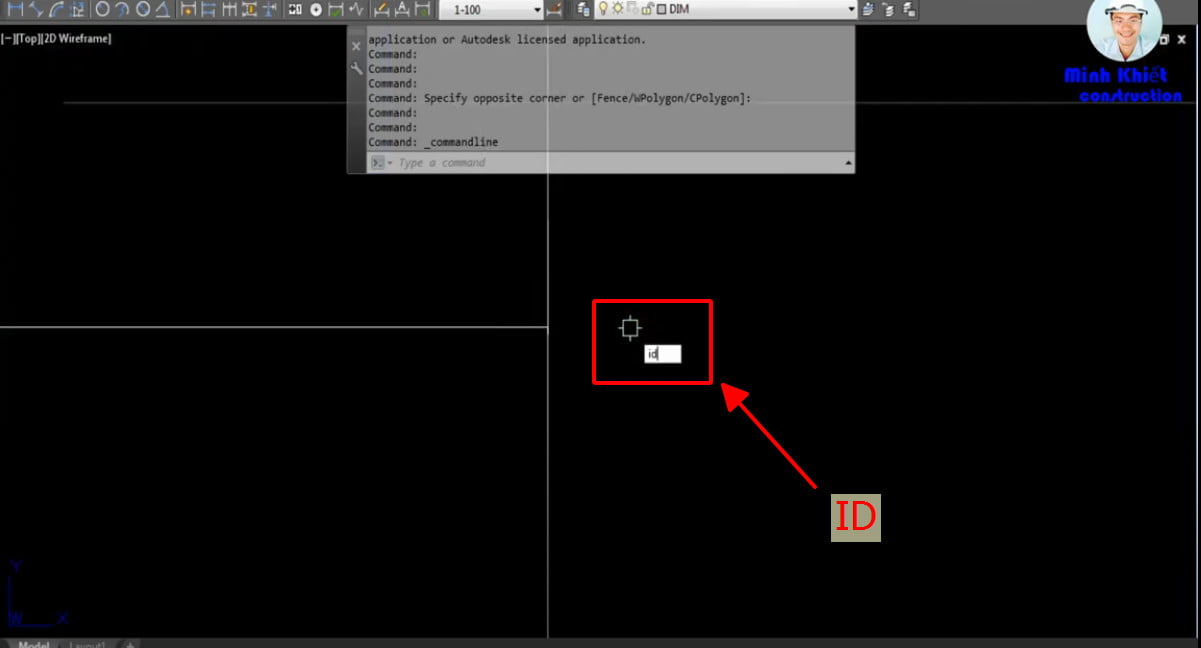

Bước 1: Các bạn gõ lệnh ID rồi enter.

Thiet ke nha dep tai Ha Long Quang Ninh
Lệnh trích tọa độ trong cad

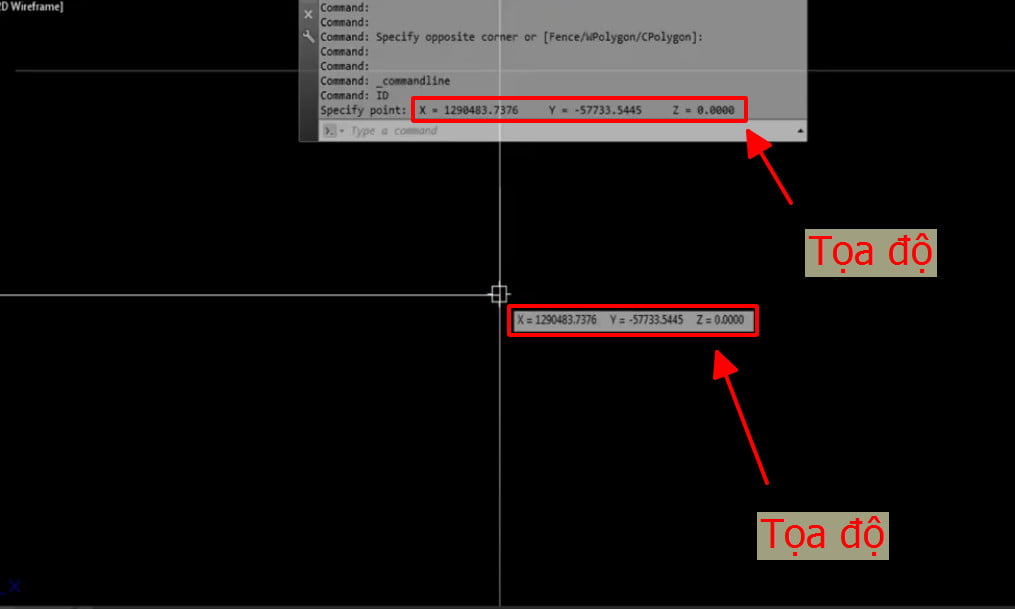

Bước 2: Các bạn chọn điểm cần xuất tọa độ, sau đó tọa độ điểm sẽ hiện ra như hình dưới.

Thiet ke nha dep tai Ha Long Quang Ninh
Lệnh tọa độ trong cad

Lệnh xem tọa độ trong cad lệnh ID chỉ là lệnh để xem tọa độ của một điểm, để thực hiện được nhiều chức năng hơn, các bạn tìm hiểu các nội dung dưới đây nhé.

Lisp lấy tọa độ trong cad

Xem Thêm : MÁY XỌC ĐÀI LOAN GIÁ TỐT – XỌC RĂNG, XỌC THEN CNC

Trong mục này chúng ta sẽ cùng tìm hiểu về lisp xuất tọa độ trong cad.

Bước 1: đầu tiên các bạn tải về lisp xuất tọa độ qua đường dẫn sau: Link Google Drive

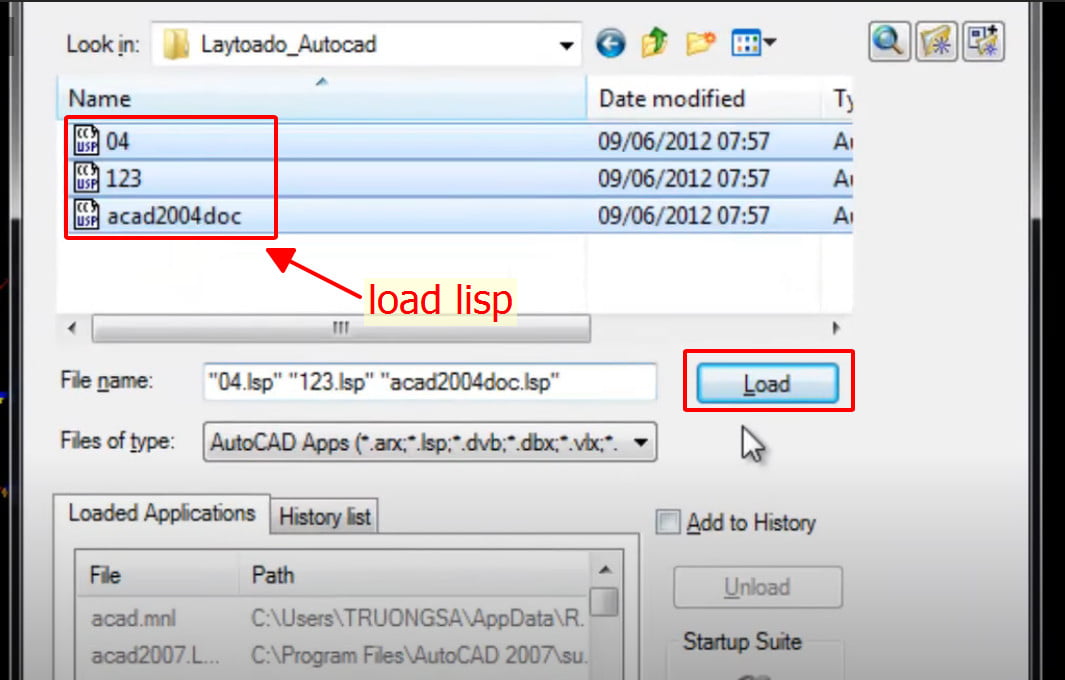

Bước 2: Các bạn load lisp vừa tải về, các bạn có thể xem hướng dẫn load lisp cad tại đây: Lisp cắt dim, lệnh cắt chân dim, hướng dẫn download lisp và sử dụng

Thiet ke nha dep tai Ha Long Quang Ninh
Lisp lấy tọa độ trong cad

Bước 3: nhập lệnh ghitd (đây là lệnh để gọi lisp xuất tọa độ).

Bước 4: Nhập tỷ lệ bản vẽ (các bạn nhập vào 100 hoặc 1000 tùy vào tỷ lệ bản vẽ của các bạn nhé).

Bước 5: Dòng nhắc ” Nhập số hiệu điểm bắt đầu ghi tọa độ ” các bạn nhập là 1 nhé.

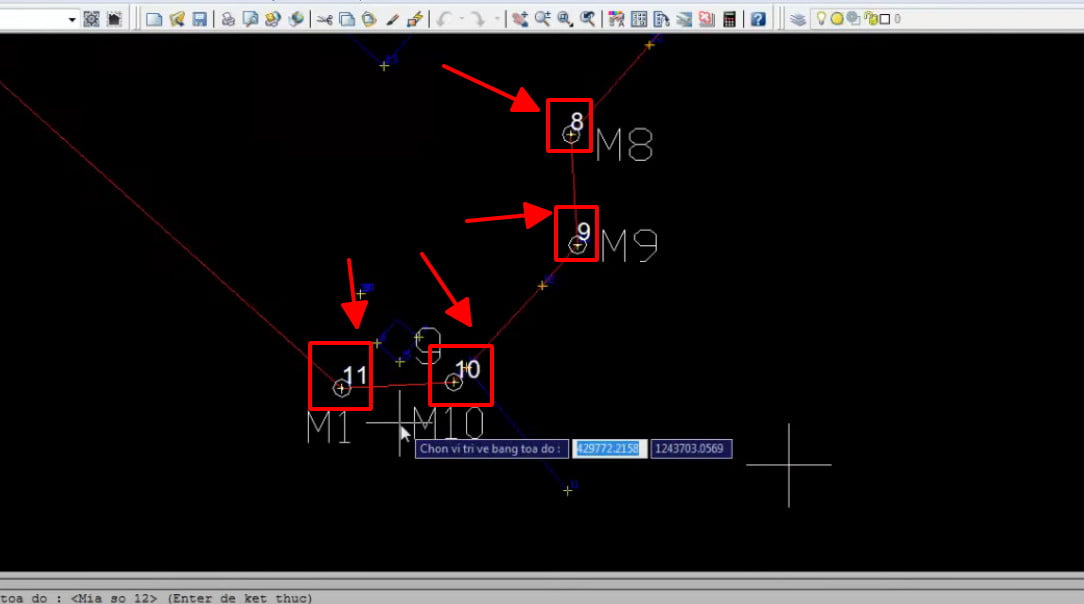

Bước 6: Các bạn lần lượt chọn các điểm cần xuất tọa độ.

Thiet ke nha dep tai Ha Long Quang Ninh
Lisp pick tọa độ trong cad

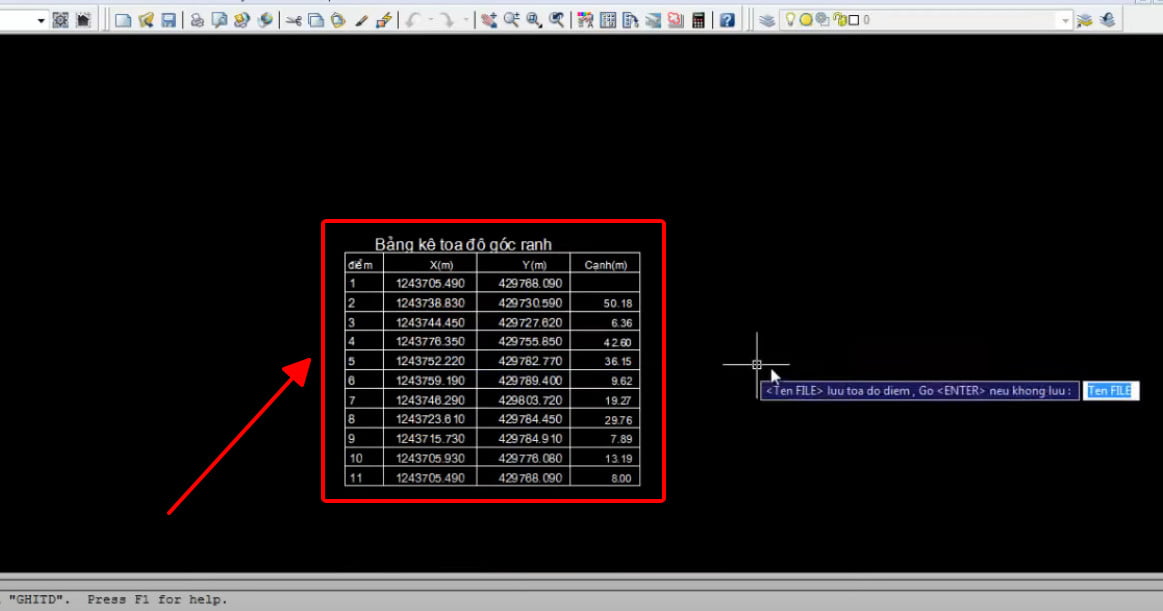

Bước 7: Các bạn chọn vị trí đặt bảng thống kê tọa độ.

Thiet ke nha dep tai Ha Long Quang Ninh
Lisp lập bảng tọa độ trong cad

Lisp xuất tọa độ trong cad ra excel

Để xuất tọa độ từ cad sang excel ở mục này chúng tôi giới thiệu với bạn một Lisp để thực hiện được việc đó.

Bước 1: Các bạn tải lisp qua đường link sau:  Link Google Drive

Xem Thêm : Mazak Truyền trực tiếp quá trình học tập tiến bộ đến cửa hàng của bạn

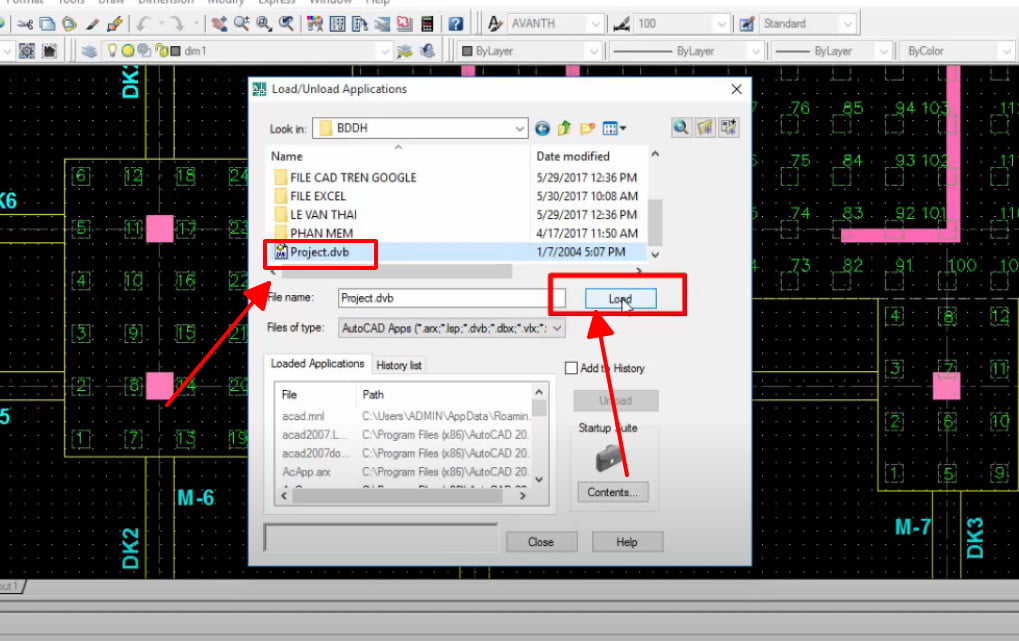

Bước 2: các bạn load lisp vừa tải về.

Thiet ke nha dep tai Ha Long Quang Ninh
Download lisp pick tọa độ trong cad

Bước 3: Nhập lệnh ALT + F8 rồi enter để gọi lệnh.

Thiet ke nha dep tai Ha Long Quang Ninh
Lisp lấy tọa độ điểm pick

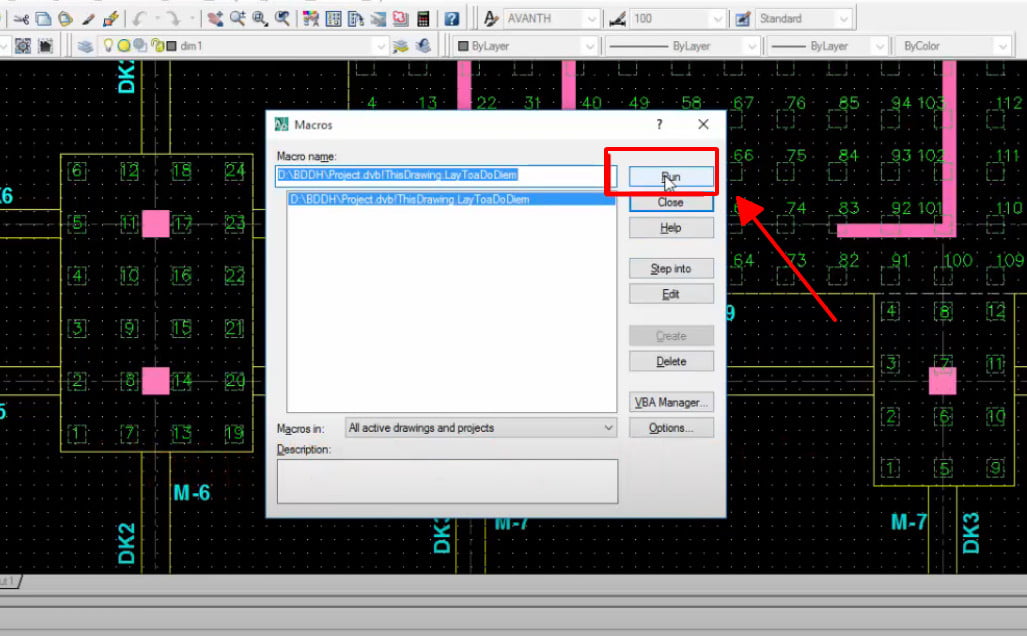

Bước 4: Khi hiện bảng Marco bạn chọn Run.

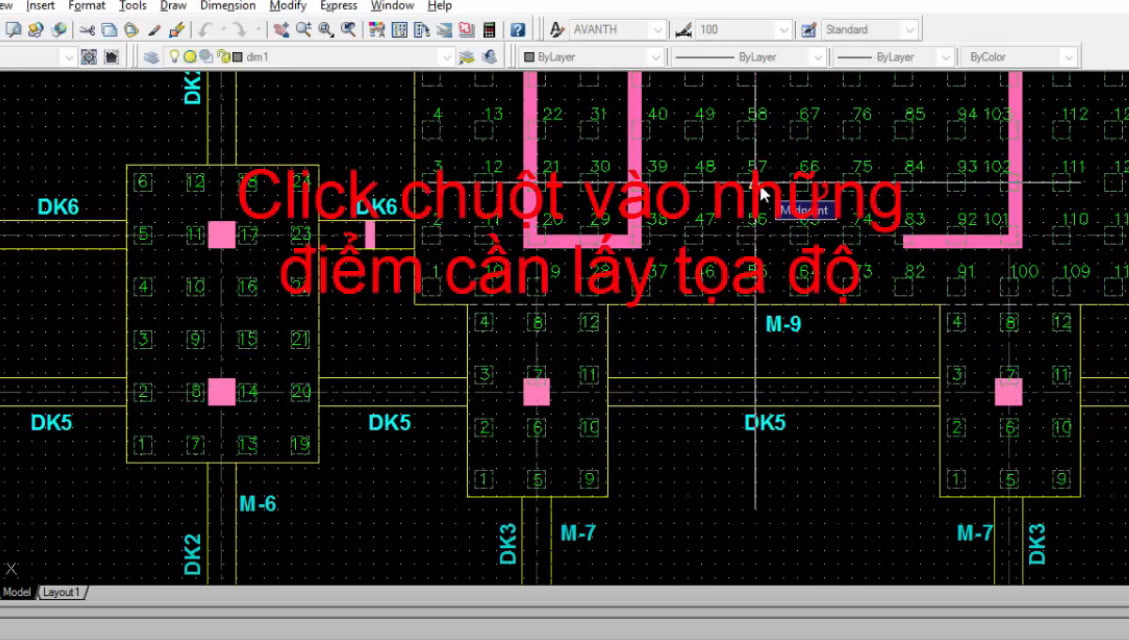

Bước 5: Chọn những điểm cần lấy tọa độ.

Thiet ke nha dep tai Ha Long Quang Ninh
Click chuột vào những điểm bạn quan tâm

Lưu ý: Mỗi lần tối đa là 100 điểm.

Bước 6: Các bạn chọn enter để kết thúc việc chọn điểm.

Thiet ke nha dep tai Ha Long Quang Ninh

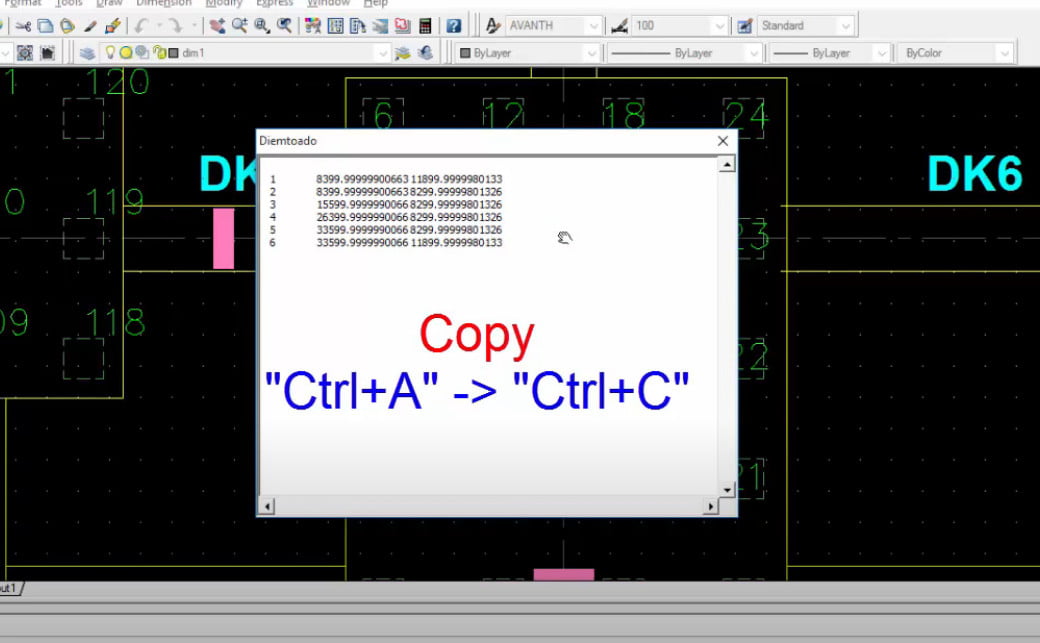

Các bạn chọn toàn bộ thông số điểm trong bảng rồi nhấn Ctrl + C để Copy

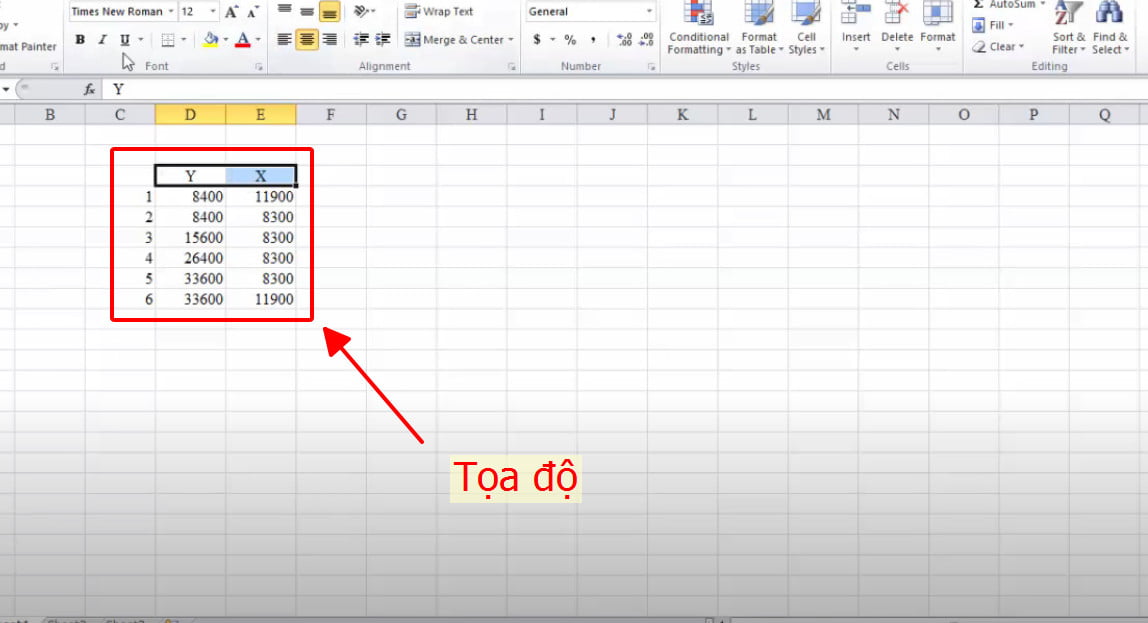

Bước 7: Các bạn Paste tọa độ vào trong Excel như ảnh dưới nhé.

Thiet ke nha dep tai Ha Long Quang Ninh
Các bạn Paste vào trong Excel
