UCS là 1 trong những lệnh AutoCAD hay, hữu ích khi vẽ AutoCAD 2D và vẽ AutoCAD 3D trong các thao tác chỉnh sửa, thiết kế các bản vẽ kỹ thuật.

Bạn đang xem: #1 Lệnh UCS trong Cad – Cách sử dụng Autocad chi tiết 2021

Vậy lệnh UCS là gì? Sử dụng lệnh UCS trong Cad như thế nào? Tất cả sẽ được chúng tôi giới thiệu chi tiết tại đây!

#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 20210965048286 – 0333555156

Lệnh UCS trong cad là gì?

Lệnh UCS trong cad là lệnh được sử dụng để xoay trục trong layout hoặc trong model.

Xem thêm: Quy tắc bàn tay trái – Wikipedia tiếng Việt

Với người sử dụng phần mềm autocad thì cần nắm chắc thao tác này bởi hoàn thành bản vẽ dễ dàng hơn.

Một số thao tác vẽ kỹ thuật sẽ không theo trục tọa độ thông thường mà theo một phương bất kỳ nên để thao tác nhanh hơn, bạn nên xoay chúng về phương X hoặc Y để hiệu chỉnh.

Xem thêm: Các sự cố khi xem phim online và cách khắc phục – VnReview – Tư vấn

#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Lệnh UCS trong Cad cách xoay trục tọa độ – 1
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021

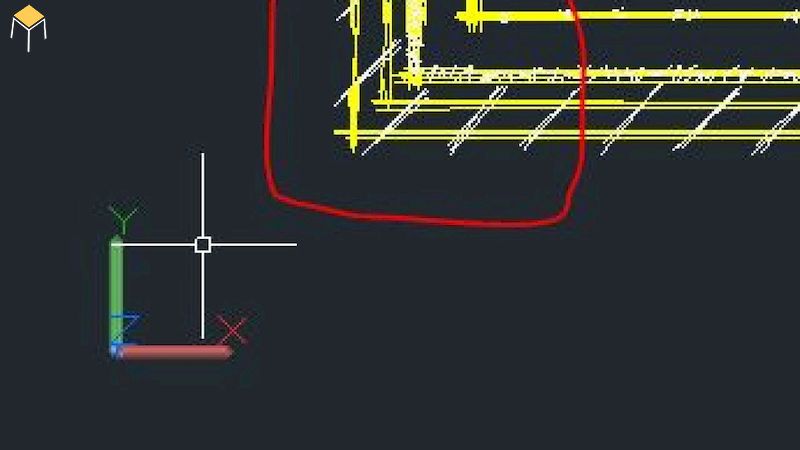

Biệt tưởng lệnh UCS trong Cad – 2

Hướng dẫn sử dụng lệnh UCS trong Cad

Cách sử dụng lệnh UCS trong cad khá dễ dàng với người sử dụng nhưng sẽ tốn thời gian nếu bạn có nhiều đối tượng cần xoay lại trục tọa độ.

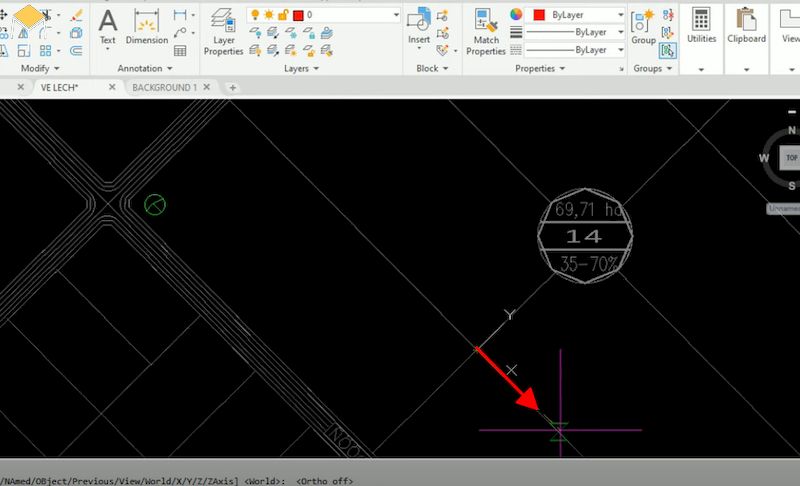

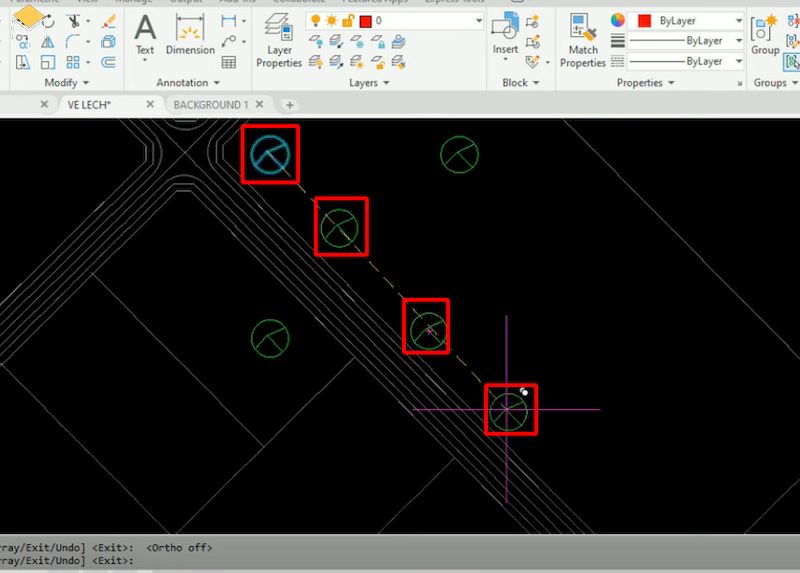

Cách xoay bản vẽ bằng lệnh UCS trong Cad

Lệnh xoay trục trong cad Ucs khi thực hiện thường xuyên sẽ giúp thiết kế bản vẽ được thao tác nhanh hơn rất nhiều.

Cách xoay bản vẽ theo trục X hoặc trục Y như sau:

  • Bước 1: Nhập lệnh UCS rồi enter
  • Bước 2: Chọn một điểm làm gốc tọa độ
  • Bước 3: Chọn một điểm để xác định phương X
  • Bước 4: Chọn một điểm để xác định phương Y
  • Bước 5: Nhập lệnh UCSICON rồi enter
  • Bước 6: Bạn chọn tùy chọn Origin.

Việc xoay trục tọa độ trong cad hay đổi trục trong cad khi bạn đã sử dụng quen sẽ nhanh hơn rất nhiều.

#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021

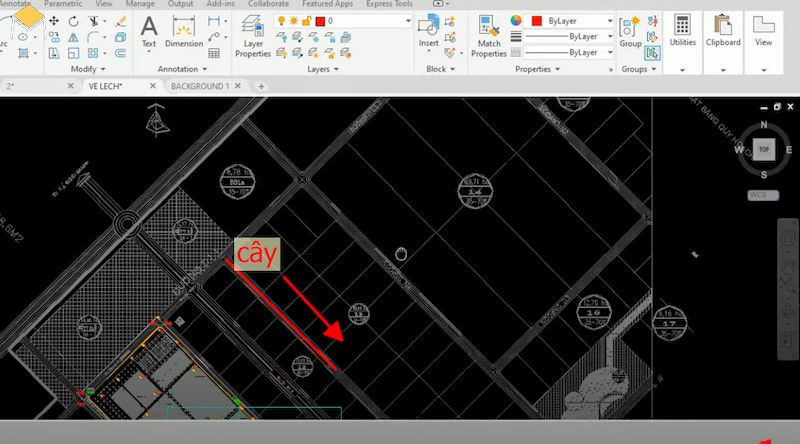

Cách xoay bản vẽ bằng lệnh UCS trong Cad – 3
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021

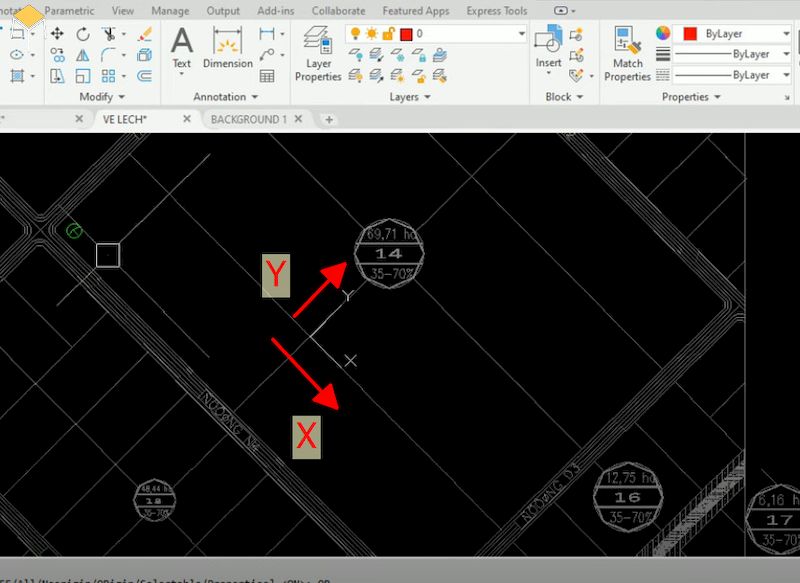

Hướng dẫn xoay bản vẽ bằng lệnh UCS trong Cad – 4
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021

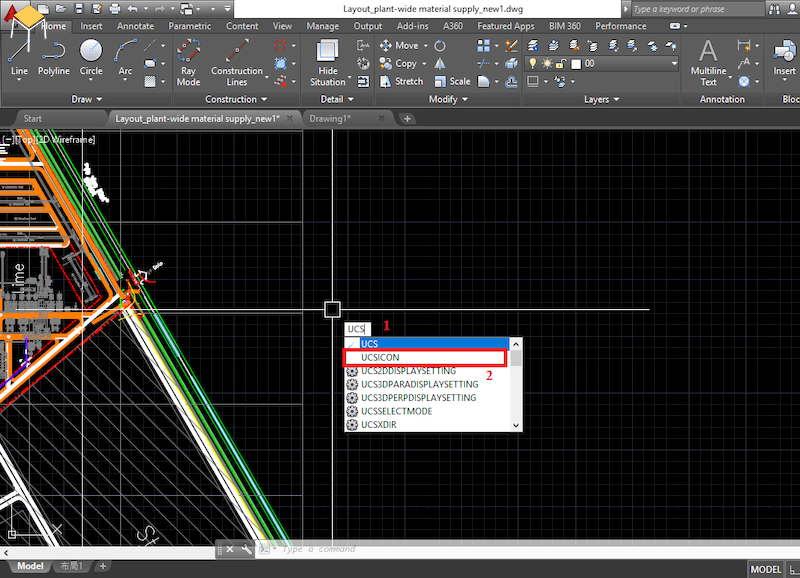

Xoay bản vẽ bằng lệnh UCS – 5
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Xoay bản vẽ bằng lệnh UCS – 6

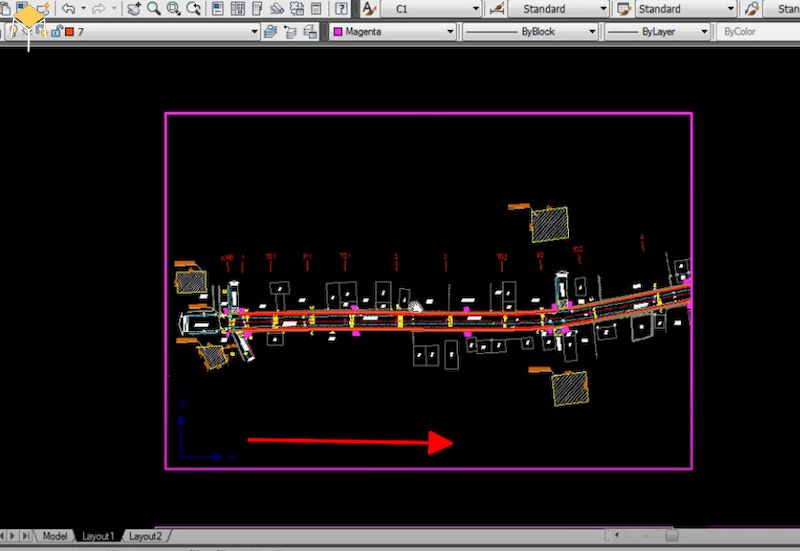

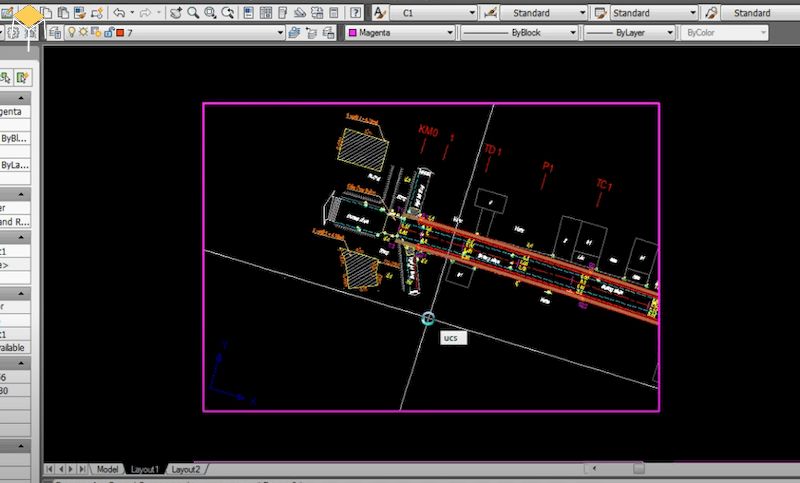

Cách xoay bản vẽ trong layout

Bên cạnh việc xoay mỗi đối tượng, lệnh UCS còn áp dụng khi xoay bản vẽ trong layout với các bước sau:

  • Bước 1: Nhập lệnh Ucs rồi nhấn enter.
  • Bước 2: Nhập phím z rồi nhấn enter.
  • Bước 3: Chọn 2 điểm để xoay bình đồ theo đường thẳng nằm ngang đó.
  • Bước 4: Gõ lệnh Plan enter
  • Bước 5: Chọn Current Ucs thì sẽ được như hình dưới đây.
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021

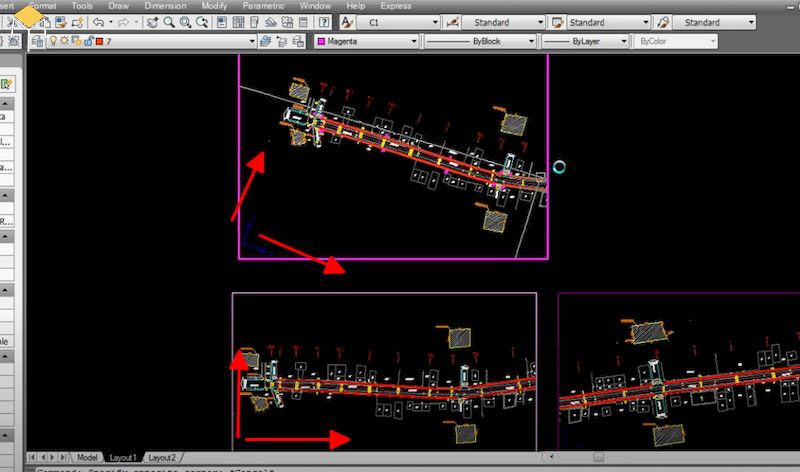

Hướng dẫn xoay bản vẽ trong layout – 7
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021

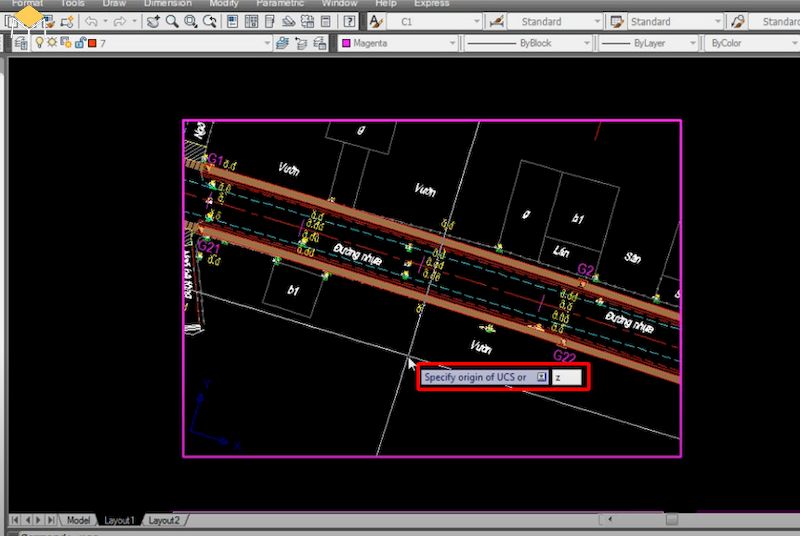

Cách xoay bản vẽ trong layout – 8
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Cách xoay bản vẽ trong layout – 9
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Hướng dẫn xoay bản vẽ trong layout autocad – 10
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Hướng dẫn xoay bản vẽ trong layout autocad – 11

Xoay trong Cad bằng lệnh Rotate

Lệnh xoay Rotate là lệnh xoay 1 đối tượng tùy ý bằng cách sau:

– Cách 1: Xoay không copy

  • Bước 1: Gõ RO => nhấn nhấn enter
  • Bước 2: click chọn đối tượng muốn xoay=> nhấn enter
  • Bước 3: chọn tâm xoay => nhấn enter
  • Bước 4: Ghi độ xoay => nhấn enter
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Lệnh xoay trong Cad bằng Rotate – 12

– Cách 2: Xoay có copy

  • Bước 1: Gõ RO => nhấn enter
  • Bước 2: click chọn đối tượng muốn xoay=> nhấn enter
  • Bước 3: chọn tâm xoay => nhấn enter
  • Bước 4: Gõ C => nhấn enter
  • Bước 5: Ghi độ xoay => nhấn enter

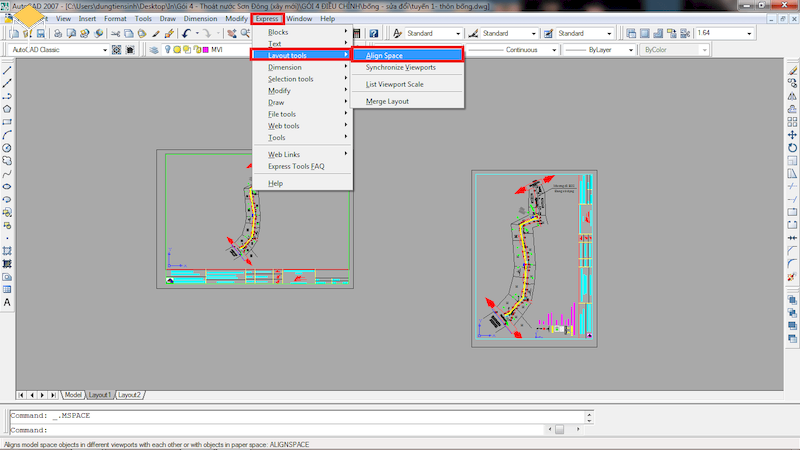

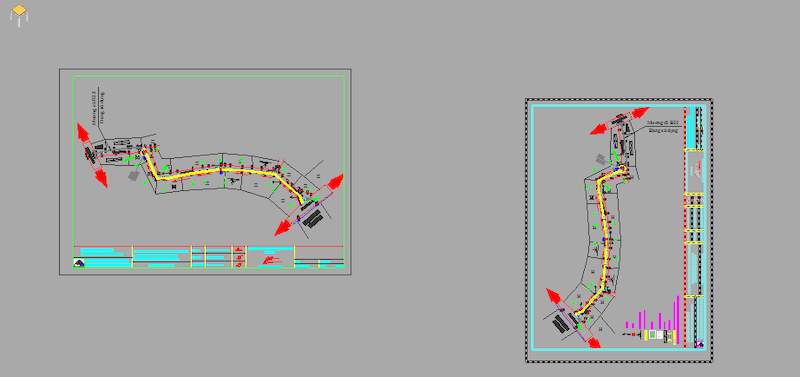

Xoay khung nhìn Viewport trong Layout

  • Bước 1: Chọn và xoay khung nhìn Viewport về phương ngang (đứng) bằng lệnh Rotate hoặc Align
  • Bước 2: Tích vào không gian thao tác Space trên Viewport (double click vào khung hay dùng lệnh Mspace).

Tại mục Window Elements => button Colors để hiện hộp thoại Drawing Window Color

Tại hộp thoại chọn Sheets/layout ở box Context, Uniform Background ở box Interface element và Black ở list Color.

Ở Layout elements, bỏ chọn ở 2 mục: Display printable area và Display paper background

Phương pháp xoay khung nhìn viewport trong Layout hiệu quả và có thao tác dễ dàng.

#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Xoay khung nhìn trong Layout – 13
#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Xoay khung nhìn trong Layout – 14

Trên đây là hướng dẫn sử dụng lệnh UCS trong cad để xoay trực tọa độ trong layout cùng các lệnh xoay trong Cad

Những hướng dẫn này sẽ giúp bạn làm việc với autocad một cách dễ dàng hơn và nhanh chóng giải quyết.

#1 Lệnh UCS trong Cad - Cách sử dụng Autocad chi tiết 2021
Sử dụng lệnh UCS trong Cad – 15
