Đối Tượng AutoCAD Bị Mờ: Nguyên Nhân Và Cách Xử Lý

1/5 - (1 bình chọn)

Có một anh bạn lâu không gặp muốn mình “chỉ giáo” vài chiêu để xử trí vụ đối tượng AutoCAD bị mờ.

Tuy nhiên món này mình chưa hề kinh qua nên không thể giải quyết ngay được… nhưng sau hồi lần mò…

… cũng tìm ra nguyên nhân và chiêu thức để giúp hắn.

Bản vẽ AutoCAD của bạn ấy gặp lỗi thế này:

Vẽ đối tượng mới trên bản vẽ cũ thì bị mờ, hiển thị kiểu như Layer is locked. Nhưng vẫn chọn và thao tác được.

Mình đã phát hiện nguyên nhân do thông số TRANSPARENCY (độ trong suốt) của bản vẽ bị thiết lập sai.

Độ trong suốt của nền bản vẽ AutoCAD

Độ trong suốt hay độ mờ của một đối tượng AutoCAD nôm na là khả năng nhìn thấy các đối tượng khác nằm bên dưới nó. Được qui định bởi tỉ lệ 1-90%.

Thuộc tính Transparency AutoCAD được gán cho 4 đối tượng chính: Hình ảnh (Image), Layer, Object (mọi đối tượng) và Hatch.

Giá trị là số nguyên:

  • -2: Theo giá trị của Block
  • -1: Theo giá trị của Layer
  • 0: Mặc định không trong suốt
  • 1-90: Độ trong suốt theo phần trăm, giá trị càng lớn thì càng trong suốt, nói cách khác độ mờ đối tượng càng tăng.

AutoCAD thường mặc định là -1 (byLayer).

Khi bạn thiết lập giá trị Transparency cho 4 đối tượng nói trên trong khoảng 1 đến 90 thì nó sẽ hiển thị không như bình thường.

Vậy làm sao để kiểm tra độ trong suốt trong AutoCAD?

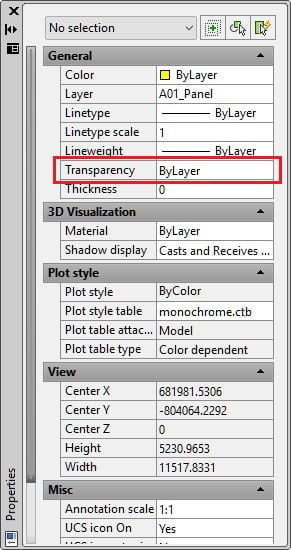

  • Hãy click chọn đối tượng, bấm Ctrl + 1 (hoặc chuột phải Properties) để hiện thị hộp thoại Properties.
  • Ở mục General tìm đến dòng Transparency.

Đối Tượng AutoCAD Bị Mờ: Nguyên Nhân Và Cách Xử Lý

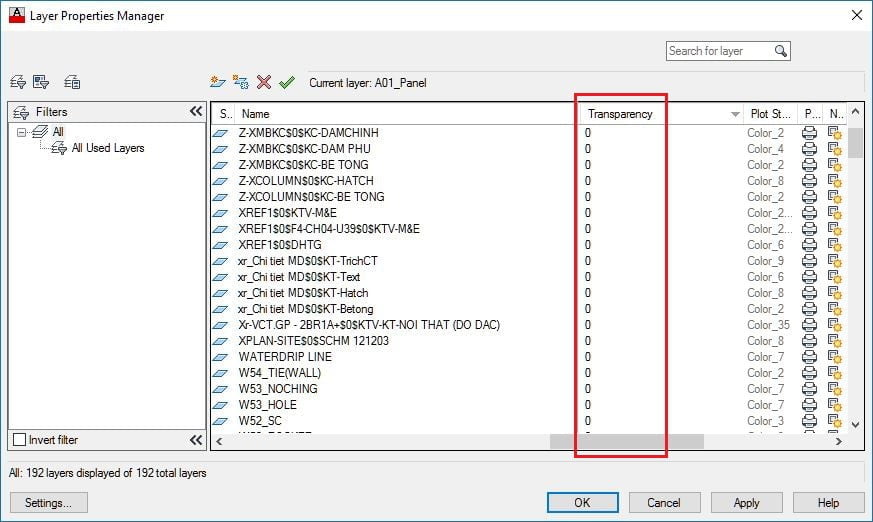

Để kiểm tra độ mờ của tất cả Layers cùng lúc, bạn nhập lệnh LA.

  • Khi hộp thoại Layer Properties Manager hiển lên, kéo tìm đến cột Transparency.
  • Bạn có thể vào tựa Transparency để sắp xếp giá trị tăng hoặc giảm dần để kiểm tra.

Đối Tượng AutoCAD Bị Mờ: Nguyên Nhân Và Cách Xử Lý

Khi tất cả các Layers đều mặc định giá trị 0 (không trong suốt) nhưng…

Đối tượng vẫn bị mờ khi vẽ mới

Mình khẳng định luôn: Biến hệ thống về độ trong suốt đang có giá trị 1 đến 90.

Trường hợp này tương tự như rắc rối mà của ông bạn mình đã gặp phải.

Bạn có thể click vào nền bản vẽ. Sau đó Ctrl + 1 để kiểm tra.

Để thiết lập lại độ mờ cho đối tượng bạn có thể tùy chỉnh trên hộp thoại Properties hoặc bảng quản lý Layers như trên.

Riêng độ trong suốt mặc định khi vẽ đối tượng mới bạn có thể thiết lập ở biến hệ thống: CETRANSPARENCY.

  • CETRANSPARENCY và nhập -1 để mặc định theo Layer.
  • Hoặc chọn tab Format/Transparency trên menu.

Độ mờ của hình ảnh và Hatch

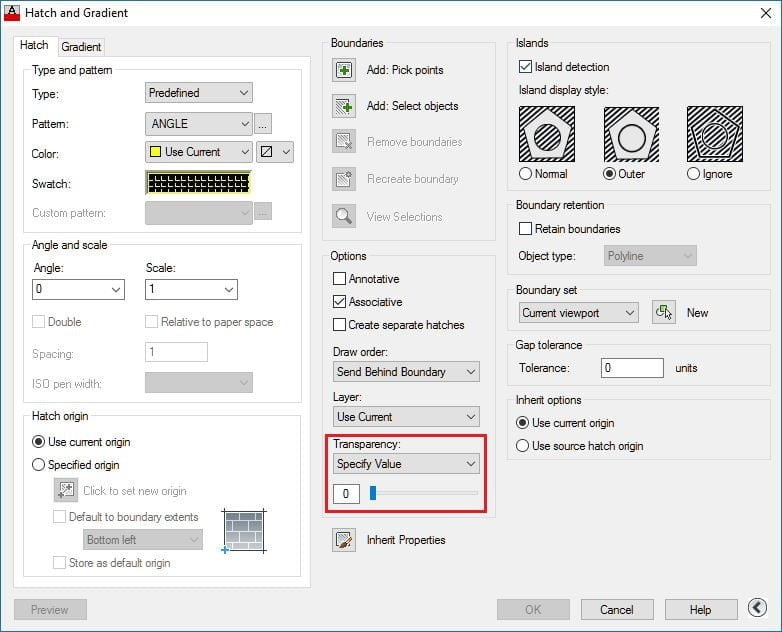

Ngoài cách tùy chỉnh gián tiếp cho đối tượng đã tồn tại bằng Proterties. Bạn có thể gán trực tiếp khi tạo Hatch như hình dưới:

Đối Tượng AutoCAD Bị Mờ: Nguyên Nhân Và Cách Xử Lý

Hoặc gán cho tất cả các loại Hatch khi vẽ mới bằng biến hệ thống: HPTRANSPARENCY.

Giá trị nhập cũng tương tự biến CETRANSPARENCY.

Với các ảnh Raster Image (chèn bằng cách Insert) bạn có thể dùng lệnh TRANSPARENCY. Trong đó:

  • On: Bật tính trong suốt để các đối tượng nằm phía dưới ảnh thấy được.
  • Off: Tắt tính trong suốt để các đối tượng nằm phía dưới ảnh không thấy được.

Transparency cho đối tượng tạo bằng Tool Palettes

AutoCAD có một tính năng rất hay là Tool Palettes. Công cụ này cho phép sử dụng các block, hatch mẫu từ thư viện của AutoCAD.

Có rất nhiều lựa chọn phù hợp với hầu hết các ngành như kiến trúc, kết cấu, điện, nước, nội thất,…

Tuy nhiên nếu cấu hình không đủ mạnh thì nó sẽ ngốn khá nhiều tài nguyên PC. Cá nhân mình ít khi dùng tới.

Xem thêm: Tùy chỉnh thông số làm nhẹ AutoCAD

Nếu bạn đang sử dụng Tool Palettes thì cũng nên lưu ý đến độ mờ.

Ở đây, mình muốn nhắc đến 1 biến hệ thống khác: PALETTEOPAQUE

Có các giá trị:

  • 0: Bật tùy biến độ trong suốt của palettes
  • 1: Tắt tùy biến độ trong suốt của palettes

Ngoài ra còn có giá trị 2 và 3 liên quan đến tính hợp đồ họa phần cứng trên máy tính của bạn.

Lời kết

Đối tượng AutoCAD bị mờ không chỉ do thiết lập độ trong suốt mà còn nhiều nguyên nhân khác nhau. Nhưng nếu lỗi bạn đang gặp do thông số transparency thì hi vọng bài viết này sẽ giúp ích cho bạn.

Chúc bạn thành công!
