Đọc Bản Vẽ Cầu Thang Coppha Nhôm

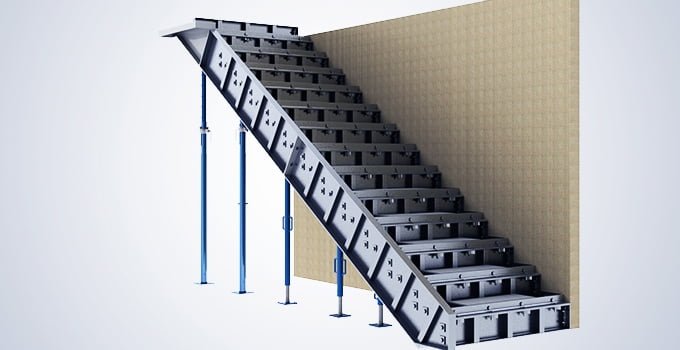

Hầu hết các mô hình triển lãm, trưng bày liên quan đến coppha nhôm bạn thường thấy đều có cầu thang. Bởi cầu thang tập hợp đầy đủ những cấu kiện của một hệ coppha nhôm.

Có thể nói, lắp dựng cầu thang coppha nhôm là khó nhất. Bản vẽ của nó cũng phức tạp và tổng quan nhất.

Nên mình dành riêng một bài viết trong series tổng quan để chia sẻ cách đọc bản vẽ cầu thang coppha nhôm.

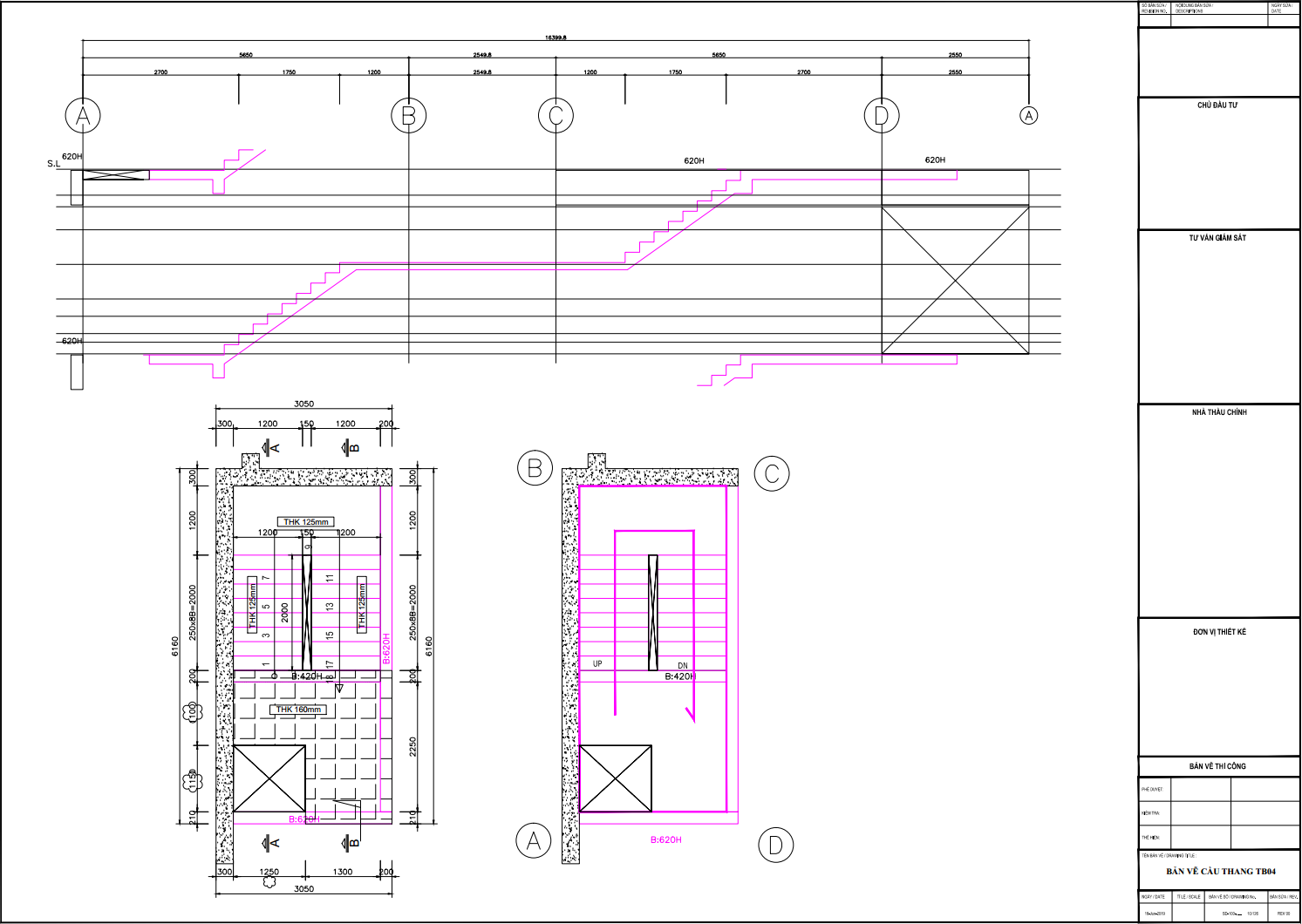

Để bắt đầu, trước tiên bạn cần nắm 1 nguyên tắc cơ bản: Kết cấu cầu thang được trải ra theo hướng lên cầu thang hay còn gọi là STAIR ELEVATION.

Đọc Bản Vẽ Cầu Thang Coppha Nhôm

Hình trên, bạn dễ dàng nhận ra hướng lên cầu thang A -> B -> C -> D. Kết cấu triển khai trên mặt đứng cũng theo chiều này.

OK! Nguyên tắc đã nắm, bắt đầu với nội dung chính nhé.

Thành phần chính của bản vẽ nhôm cầu thang

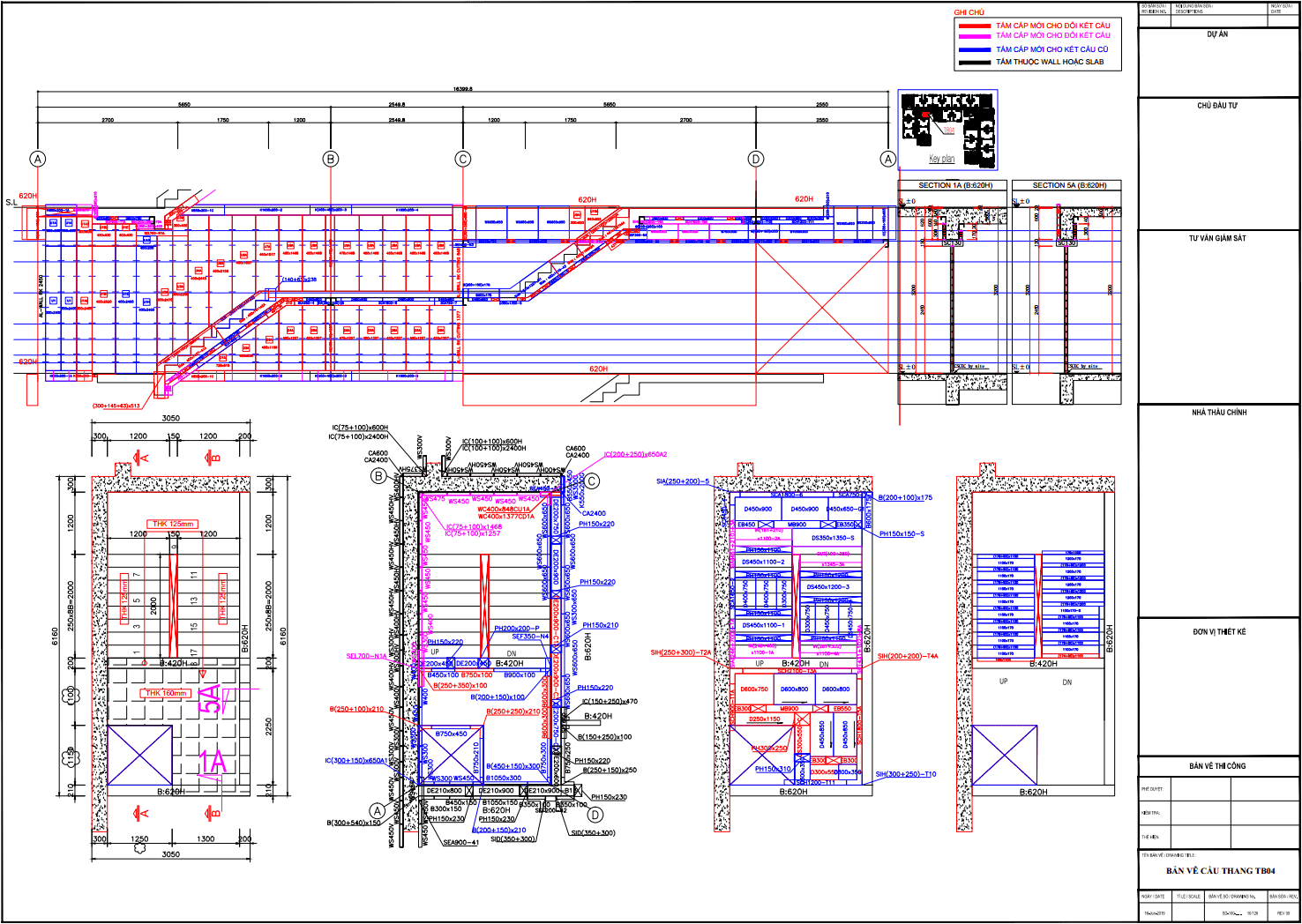

Mời bạn ngó qua bản vẽ tổng thể:

Đọc Bản Vẽ Cầu Thang Coppha Nhôm

Trong đó, có 3 mục cơ bản:

#1. Bản vẽ phương đứng

Đây là thành phần quan trọng nhất trong bản vẽ coppha nhôm cầu thang. Hầu như mọi tấm nhôm đều thể hiện trên này.

Bạn có thể dựa trên elevation để lắp dựng các cấu kiện:

  • Tấm vách cầu thang
  • Tấm gun chân vách
  • Tấm side thành bản thang
  • Kicker đỡ tấm vách

Bạn có thể kiểm tra cao độ của các thành phần dựa trên bản vẽ phương đứng.

#2. Bản vẽ mặt bằng vách, dầm, sàn

Mặt bằng cầu thang coppha nhôm cũng thể hiện tương tự các loại bản vẽ khác. Bạn có thể xem lại bài viết cách đọc bản vẽ coppha nhôm để hiểu cách bố trí cấu kiện nhôm.

Dựa trên mặt bằng bạn có thể lắp dựng:

  • SC (slab conner) đáy sàn
  • Các tấm sàn và hệ chống
  • Cấu kiện dầm: Đáy, thành, đầu chống

#3. Bản vẽ mặt bằng bậc thang

Đây là bản vẽ đơn giản, dễ áp dụng nhất. Việc của bạn là tìm tấm và lắp đúng vị trí.

Có 2 loại tấm:

  • Tấm nắp bậc (Cap Panels)
  • Tấm thành bậc (Cover Panels)

Các tấm nhôm đặc biệt của cầu thang

Mình có thể khẳng định với bạn rằng hơn 80% tấm nhôm trong cầu thang đều thuộc loại đặc biệt. Đặc biệt cả về hình dáng, cách thức thiết kế lẫn cách sản xuất.

Thú vị hơn cả là hình dáng của nó.

Theo mình, có 3 loại cần phải kể đến: Gun, Side, “Ba đê”.

Nghe tên thôi đã thú vị rồi phải không nào?

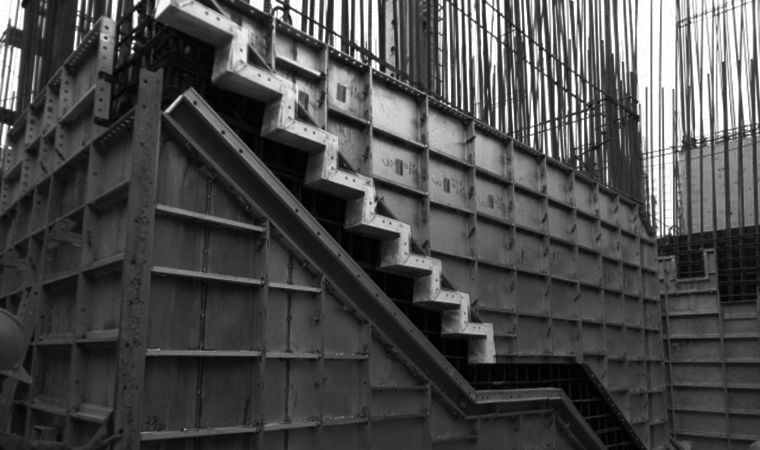

1. Tấm GUN

Tấm này dùng để chuyển hướng liên kết từ vách sang bậc. Đương nhiên, với cầu thang đơn thuần, bản thang không gắn vào vách hoặc dầm thì không sử dụng gun.

Đọc Bản Vẽ Cầu Thang Coppha Nhôm

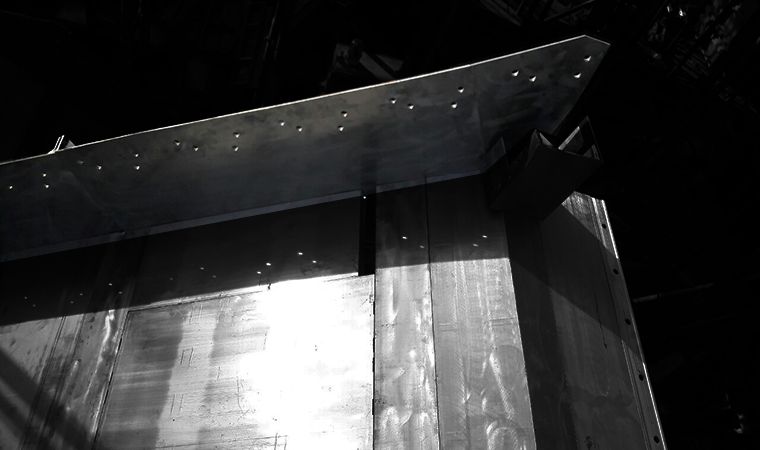

2. Tấm SIDE

Hầu như mọi cầu thang đều dùng. Nó thường được đặt ở mặt bên bản thang theo phương chiều dày bản.

Dễ thấy nhất là ngay lỗ thông thủy cầu thang. Và được liên kết với tấm sàn dưới bản thang, tấm nắp, tấm thành bậc thang.

Đọc Bản Vẽ Cầu Thang Coppha Nhôm

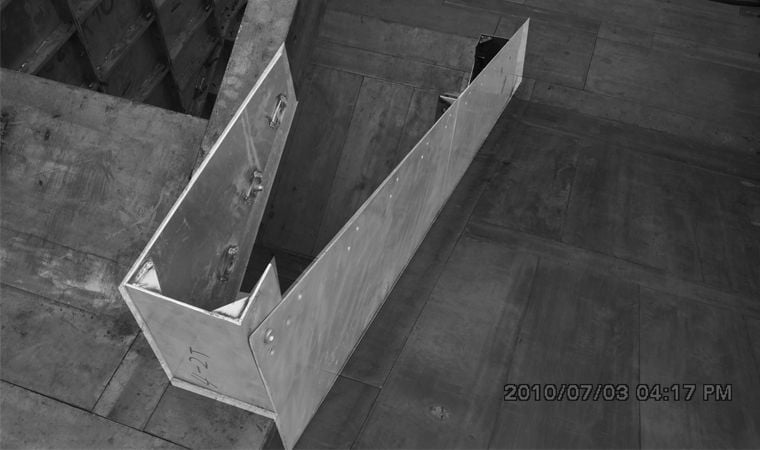

3. Tấm 3D

Tên gọi đặt theo vai trò của nó. Những tấm kiểu này, thường có dạng hình khối (hộp), có 2 hoặc 3 mặt giáp bê tông.

Dùng tại các khe hẹp, vùng chuyển phương tại lỗ mở thông thủy cầu thang.

Đọc Bản Vẽ Cầu Thang Coppha Nhôm
